Весы авиационные МЕРА- ВТП-I, МЕРА-ВТП-II

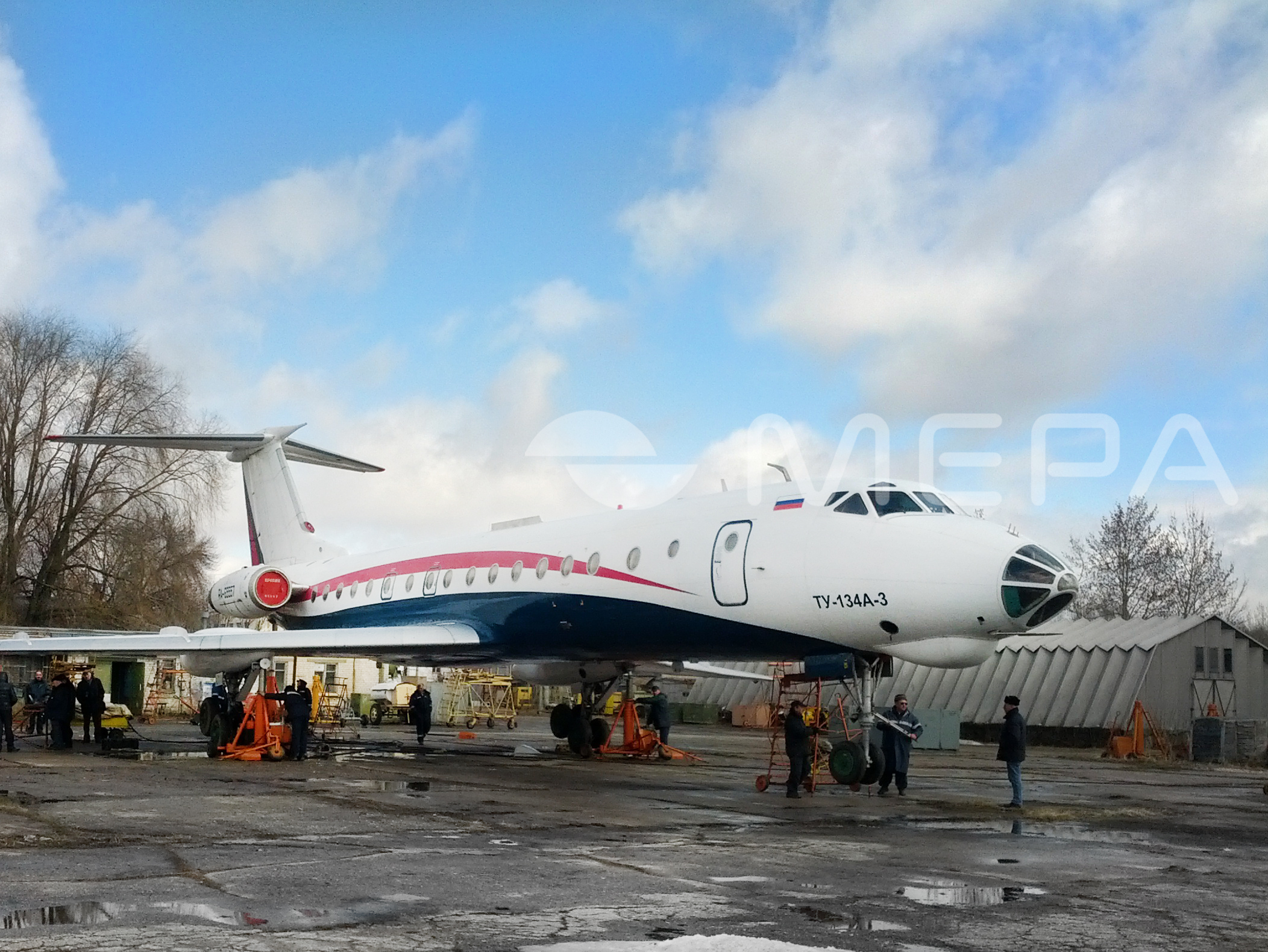

Весы авиационные стоечные представляют собой измерительный комплекс для статического взвешивания самолета или вертолета (весы для ЛА - летательных аппаратов), определения положения центра масс и центровки при проведении приемосдаточных испытаний, периодического контроля и мероприятий по продлению ресурса.

Описание
Технические характеристики
Комплектация
Сертификаты

Без имени-1.jpg

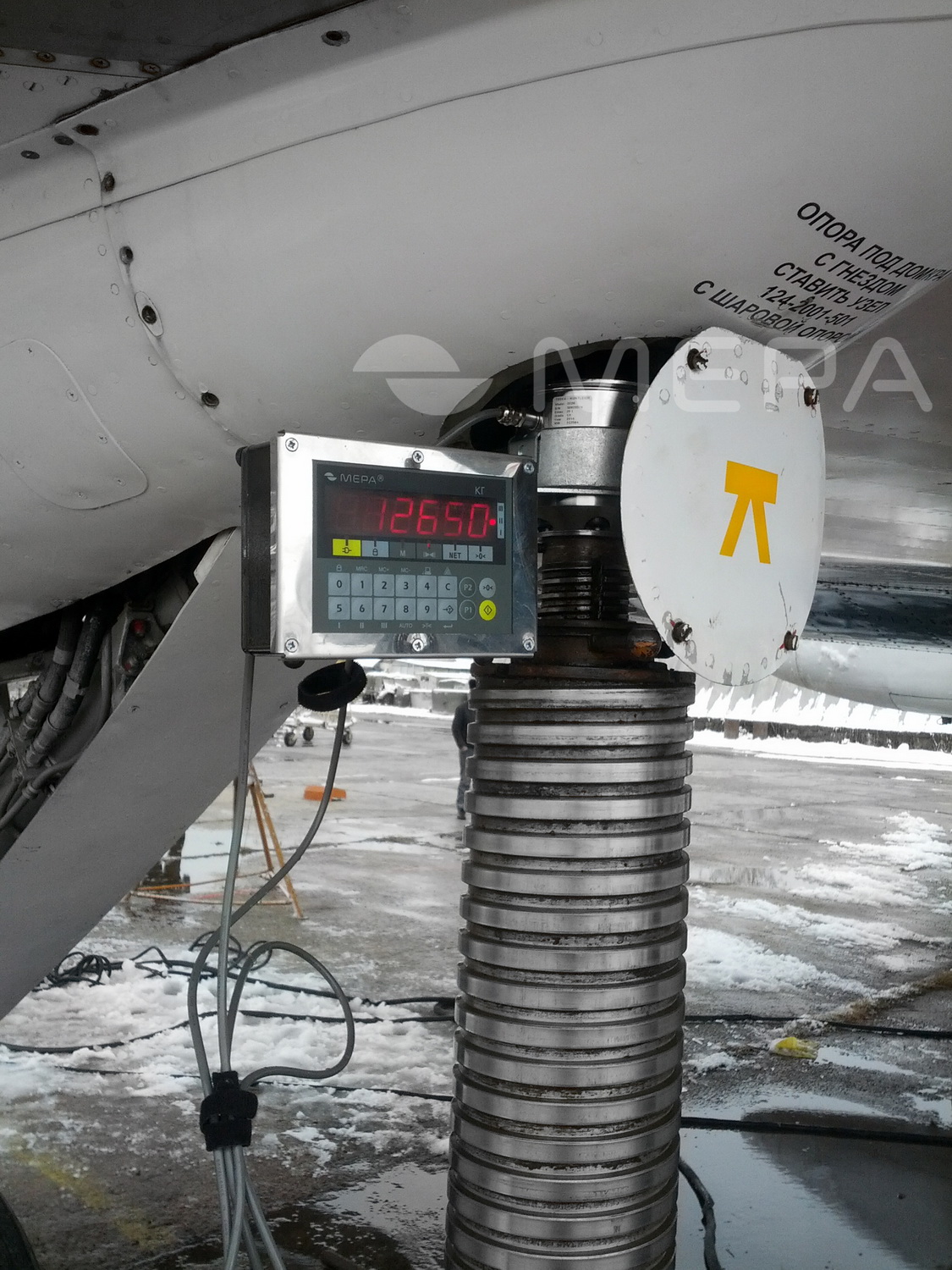

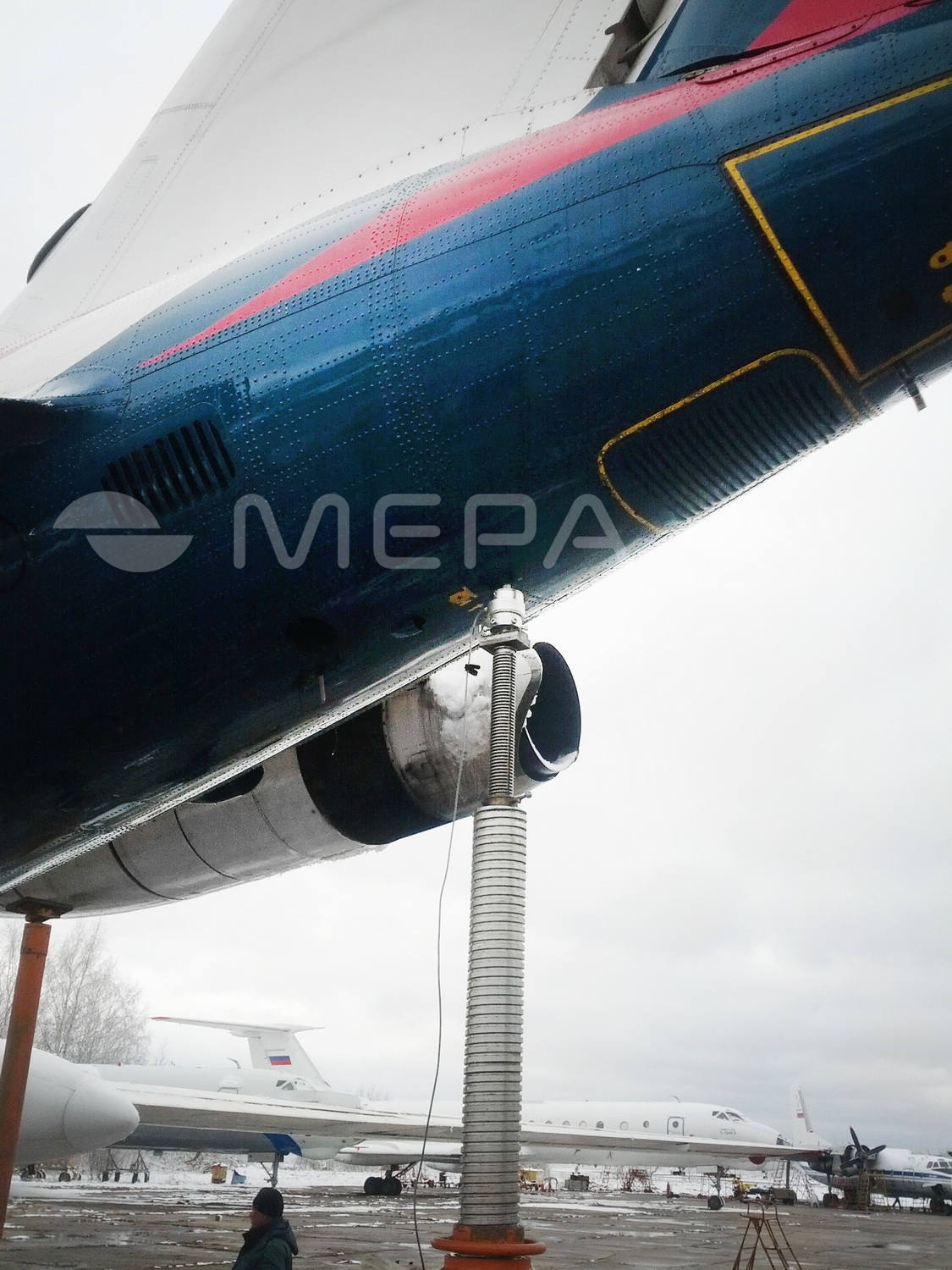

Измерительный комплекс применяется как стационарное или мобильное устройство, используемое для осуществления взвешивания летательных аппаратов (ЛА) как по месту их базирования, так и в условиях, производящих или авиаремонтных предприятий.

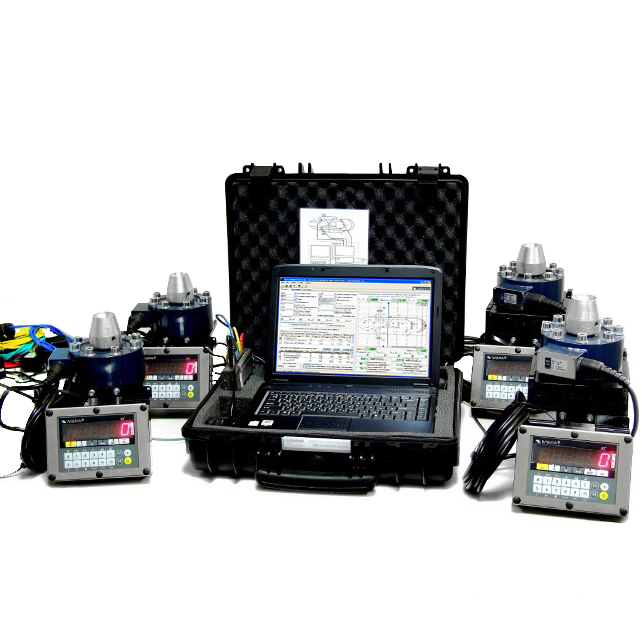

Состав измерительного комплекса для ЛА

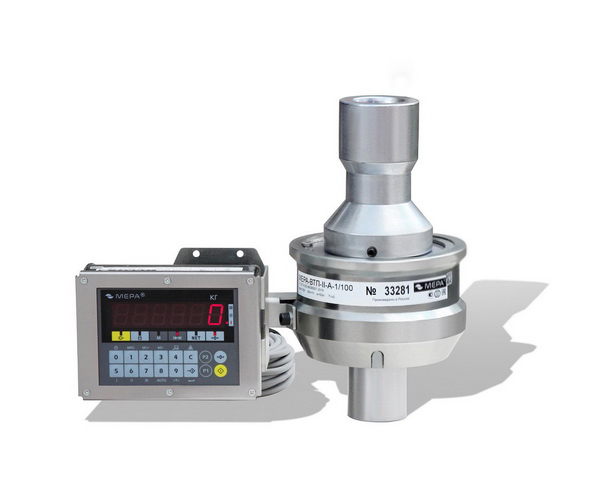

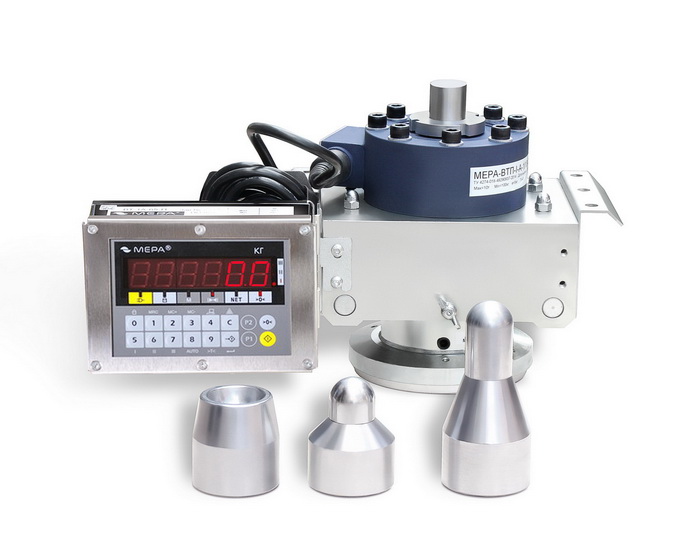

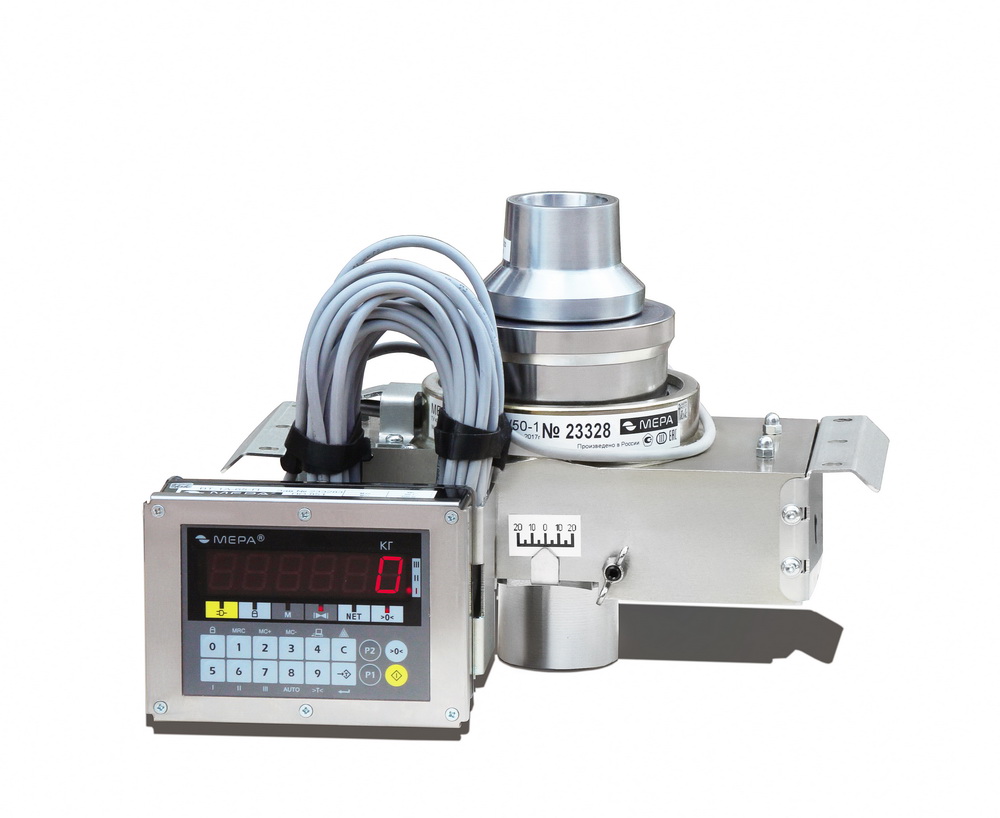

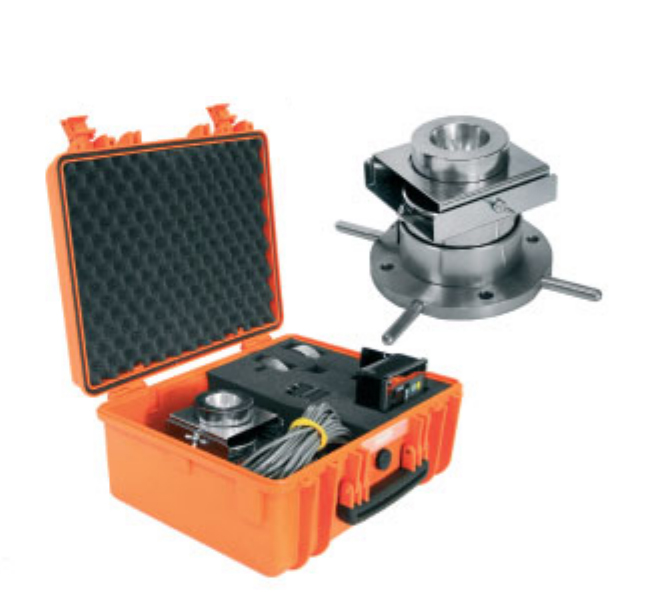

  • Электронные весы стоечного типа «МЕРА-ВТП-I» и «МЕРА-ВТП-II» (не менее трех), выполненные в виде элемента стыковки гидроподъемника со штатными опорами воздушного судна, в комплекте с адаптерами для установки на гидроподъемники или электронные весы платформенного типа «МЕРА-ВТП»;
  • Блоки обработки информации с индикаторными табло (блоками комплектуются каждые весы) и линии связи;
  • Управляющий компьютер со специализированным программным обеспечением.

Технические и эксплуатационные преимущества

  • Широкий спектр измерений. Весы, входящие в состав комплекса выполнены с одним или двумя диапазонами взвешивания, которые варьируются в пределах от 0,6 т до 100 т, что позволяет взвешивать воздушные суда широкого модельного ряда, отличающиеся по конструктивному типу и массе.
  • Универсальность применения за счет включения в состав комплекса сменных адаптеров для установки весов на гидроподъемники различных типов;
  • Повышенная точность измерений за счет применения встроенных механизмов продольной разгрузки, которые обеспечивают компенсацию паразитных горизонтальных составляющих нагрузки, возникающих при установке воздушного судна в полетное положение;
  • Оборудование функционирует в условиях отсутствия внешнего электрического питания не мене 6 часов благодаря встроенным аккумуляторов;
  • Высокая степень пыле-влагозащиты весов IP-65.
  • Программное обеспечение

    • Функционирует в ОС Windows  и обеспечивает удобный способ обработки и визуализации данных при взвешивании и центрировании, с формированием соответствующих протоколов;
    • Поддерживает русский, испанский и английский языки;
    • Позволяет пользователю редактировать формы отчётов и осуществлять экспорт отчётов в программы MS Office;
    • Формирует базу данных с результатами проведенных взвешиваний самолетов и вертолетов;
    • Осуществляет учёт массы установленного и неустановленного оборудования в процессе центровки воздушных судов;
    • Содержит встроенную библиотеку параметров авиационной техники и оборудования;
    • В режиме реального времени отображает информацию о полной массе ЛА, нагрузку на каждую точку опоры, фактическое положение центра масс и центровку.

    Сервисная поддержка
    Техническое обслуживание оборудования осуществляется в сервисном центре Мера в Москве и у партнеров сервисной сети по России и в странах СНГ.

    Обучение персонала заказчика по вопросам эксплуатации оборудования проводятся в учебном центре Мера в Москве или на месте эксплуатации оборудования.

    Методическое и метрологическое обеспечение

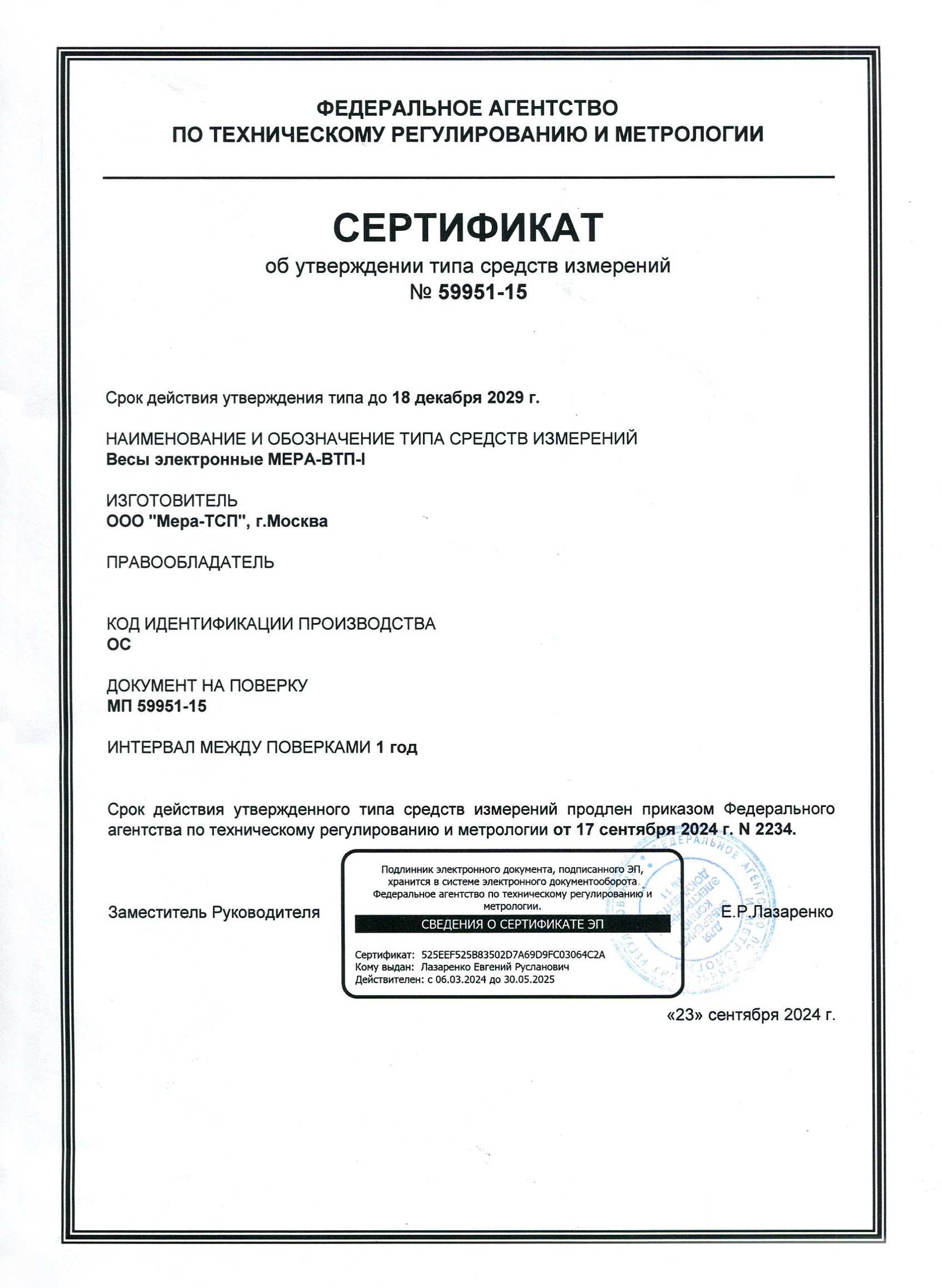

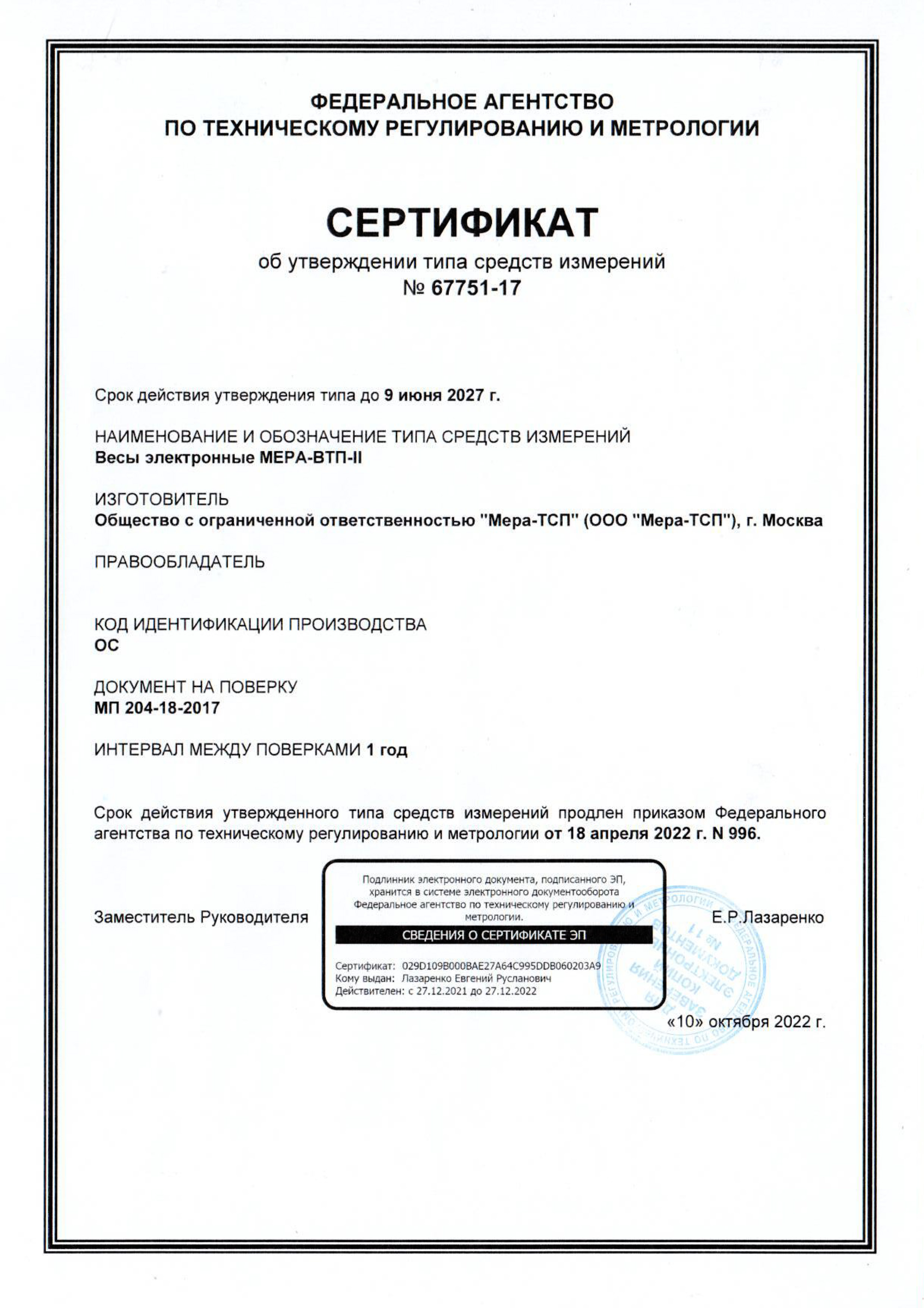

    Весы серии «МЕРА-ВТП-I», «МЕРА-ВТП-II»и «МЕРА-ВТП», входящие в состав измерительного комплекса, выполнены по ГОСТ Р 53228-2008 и ГОСТ OIML R-76-1-2011 и допущены к применению в сфере государственного регулирования обеспечения единства измерений, о чем свидетельствуют сертификаты об утверждении типа средств измерений RU.C.28.004.A № 57966, RU.C.28.004.A № 66299 и RU.C.28.004.A № 47750 соответственно.
    Методика выполнения измерений по определению положения центра масс разработана ФГУП «ВНИИМС» и аттестована в соответствии с ГОСТ Р 8.563. Реализуемые процедуры взвешивания воздушных судов и эксплуатационные характеристики Комплекса, соответствуют требованиями ГОСТ Р 54580-2011 «Воздушный транспорт. Требования и процедуры по контролю массы воздушного судна в процессе технической эксплуатации.Основные положения» и ИКАО «DОС 9760 АN/967 Руководство по лётной годности. Гл. 5. Инструктивный материал по контролю массы воздушного судна. Добавление С»

    Оборудование эксплуатируют российские и зарубежные предприятия авиационно-космической индустрии


МЕРА-ВТП-I, МЕРА-ВТП-II
1/0,6 1/1 1/1,5 1/3 1/6 1/10 1/15 1/20 1/30 1/40 1/50 1/100
Нагрузка Max*, т 0,6 1 1,5 3 6 10 15 20 30 40 50 100
Нагрузка Min*, кг 4 10 10 20 40 100 100 200 200 200 400 1000
Цена деления e=d*, кг 0,2 0,5 0,5 1 2 5 5 10 10 20 20 50
Класс точности по ГОСТ OIML R76-1-2011 III
Пределы погрешности при первичной поверке
0≤m≤500е ±0,5е
500е <м ≤2000е ±1е
2000е <м ≤3000е ±1,5е
Питание от сети В/Гц 220В/50Гц
Потребляемая мощность, Вт, не более 25
Встроенный источник автономного питания Свинцовый аккумулятор, 6 В
Диапазон рабочих температур грузоприемного модуля, °С базовый от -10 до + 40, расширенный от -30 до +50
Диапазон рабочих температур терминала, °С от -20 до +50
Средний срок службы, лет 15
  • Комплект грузоприемных модулей
  • Терминалы
  • Комплект соединительных кабелей
  • Руководство по эксплуатации с отметкой о первичной поверке
  • Ноутбук с установленным ПО
  • CD-диск с программным обеспечением
  • Комплект аксессуаров
  • Упаковка для хранения и транспортировки - металлические и пластиковые кейсы

Программное обеспечение

Россия свидетельство №57966

Патент № 100615

Свидетельство МЕРА-ВТП-II

ОАО "Авиакомпания Волга Авиа"
6 октября 2015

"ОАО «Авиакомпания «Волга-Авиа» выражает благодарность предприятию ООО «Мера-ТСП» за качественное и своевременное выполнение договорных работ по поставке и запуску в эксплуатацию весоизмерительного комплекса для статического взвешивания и контроля центровки воздушных судов..."

20.05.2015
