Автоматизация процесса приемосдаточных испытаний и государственной поверки электронных СИ измерения массы

25.03.15

Государственная поверка средств измерения массы при выпуске из производства и в период эксплуатации является, по сути, приемосдаточными испытаниями, подтверждающими соответствие этих средств измерения действующим стандартам.

Добросовестное выполнение поверочных процедур требует значительных затрат времени и достаточно высокой квалификации персонала. В условиях серийного производства, при значительных объёмах выпуска, успешное решение проблемы добросовестной организации приемосдаточных испытаний, включая госповерку, определяет эффективность управления качеством производимой продукции. Проблема заключается в необходимости обеспечить высокую производительность операций, обладающих значительной трудоемкостью и необходимости исключить ошибки, вызванные некорректными действиями персонала, так называемым «человеческим фактором». Это классический случай, когда возникает насущная потребность в автоматизации указанных процессов.

В этом смысле показательным является опыт взаимодействия Ярославского ЦСМ и московской компании «Мера». На территории завода по производству электронных весов, расположенного в г. Углич Ярославской области и принадлежащего московской компании «Мера» уже более пяти лет действует пост метрологического контроля, организованный Рыбинским отделом Ярославского ЦСМ. Персонал этого поста осуществляет государственную поверку всех производимых заводом средств измерения массы. По мере роста объёма производства практически пропорционально возрастала потребность в увеличении числа поверителей. На первых порах проблема повышения производительности поста, в какой-то степени была решена путем допустимого перераспределения функций между поверителями и сотрудниками отдела технического контроля, но очень скоро этого оказалось недостаточно, и было принято решение о разработке оборудования для автоматизации процессов приемосдаточных испытаний. В результате специалистами компании был разработан автоматический программно аппаратный комплекс «АРМП-МЕРА».

Комплекс для автоматической и полуавтоматической поверки весов «АРМП-МЕРА» предназначен для проведения приемосдаточных испытаний, в том числе первичной и периодической поверок электронных весов обычного и среднего классов точности, с наибольшим пределом взвешивания (НПВ) не превышающим 600 кг.

Принцип действия установок АРМП основан на взаимодействии устройств, реализующих автоматическое, или неавтоматическое наложение гирь, входящих в состав установки АРМП, на платформу поверяемых весов, с компьютером, оснащенным программным обеспечением, реализующим процедуры поверки в соответствии с требованиями ГОСТ 8.453-82 и (или) МИ 2986-2006.

В состав установок АРМП, входят стандартные гири класса точности М1 по ГОСТ 7328-01 или образцовые гири IV-го разряда по ГОСТ 7328-82.

По командам компьютера производится автоматическое или неавтоматическое наложение гирь на платформу весов для осуществления поверочных операций согласно требованиям ГОСТ 8.453-82 и (или) МИ 2986-2006. То есть, компьютер либо непосредственно осуществляет управление работой автоматического устройства для наложения гирь, либо выводит на экран монитора информацию для оператора, производящего нагружение грузоприемной платформы. При неавтоматическом наложении гирь, оператор выполнят функции манипулятора, устанавливающего гири требуемой массы по команде компьютера. Результаты измерений по интерфейсу, входящему в состав поверяемых весов, передаются в компьютер. Масса устанавливаемых гирь задается компьютером в соответствии с применяемой методикой поверки. Метрологические характеристики поверяемых весов и контрольные точки нагружения соответствующие требованиям методики поверки, выбираются с помощью клавиатуры управляющего компьютера из хранящейся в его памяти базы данных.

Управляющая программа осуществляет автоматическую обработку результатов измерения, оформление протоколов поверки и автоматическое оформление свидетельства о поверке. Результаты измерений архивируются.

Конструктивно АРМП подразделяются на два типа:

  • Установки АРМП с неавтоматическим наложением гирь, которые предназначены для автоматизации приемосдаточных испытаний и поверки в случае отсутствия или нецелесообразности применения, по какой-либо причине, автоматического манипулятора для наложения гирь. Установки АРМП с неавтоматическим наложением гирь, позволяют поверять весы с НПВ от 1,5 кг до 600 кг. Установки оснащены стандартными гирями, комплектами и наборами гирь от 0,0001 кг до 600 кг. Установки осуществляют приемосдаточные испытания до 6 экземпляров весов одновременно.

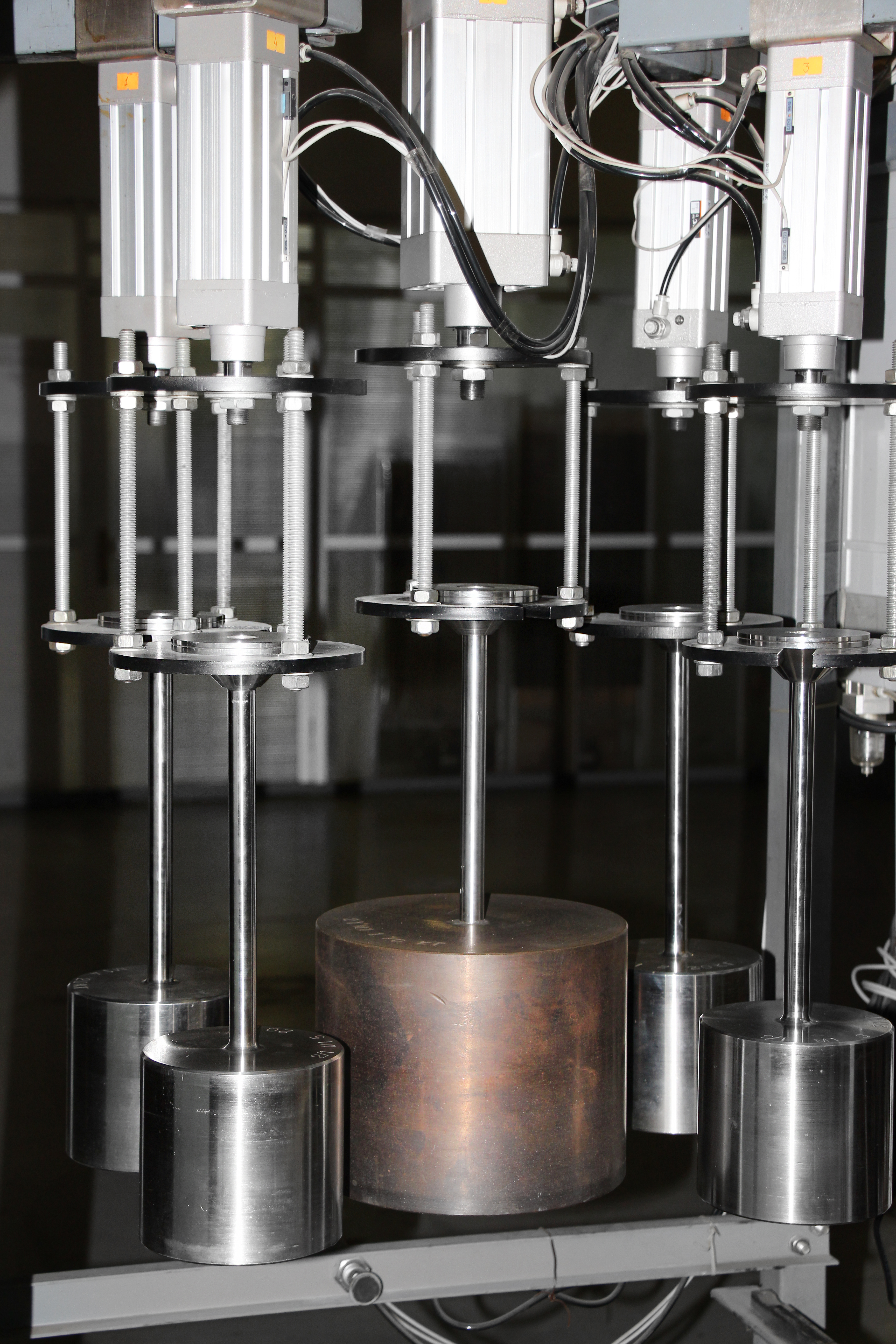

  • Установки АРМП с автоматическим манипулятором, осуществляющим наложением гирь. Эти установки позволяют поверять весы с НПВ от 30 кг до 600 кг. Автоматическое наложение гирь обеспечивается с помощью пневмоцилиндров, управляемых компьютером. (Внешний вид одного из автоматических манипуляторов установки АРМП показан на рис)

Установки АРМП успешно прошли сертификационные испытания и внесены в государственный реестр средств измерения.

Опыт эксплуатации этих установок продемонстрировал их высокую эффективность и полезность, заключающуюся в:

  • Многократном увеличении производительности приемосдаточных испытаний (поверки)
  • Практически полном исключении ошибок, обусловленных «человеческим фактором»
  • А так же в том, что автоматическая регистрация результатов испытаний и поверки, обеспечивает «прозрачность» этого процесса, заключающуюся как в возможности в любой момент обратится к архиву данных и извлечь оттуда необходимую информацию, так и в учете числа изделий представленных на приемосдаточные испытания и (или) успешно прошедших их.

Источник: официальный сайт Группы МЕРА
