Описание интерфейса Wi-Fi в весах МЕРА

Встраиваемый интерфейс Wi-Fi предназначен для обмена данными весов с программами. Весы оснащенные интерфейсом подключаются к сетевой инфраструктуре предприятия.

Технические характеристики сетевого интерфейса

Характеристики
Стандарт Wi-Fi IEEE 802.11 b/g
Поддерживаемые методы идентификации: DHCP клиент, статический адрес IP
Протоколы шифрования Wi-Fi Без шифрования, WPA-PSK, WPA2-PSK
Число одновременных подключений к Web интерфейс, не более 3
Число одновременно открытых портов связи 1
Методы получения данных Telnet порт, WEB
Методы конфигурирования Посредством WEB - интерфейса
Поддержка NETBIOS: Да

При конфигурации весов по умолчанию, сетевой интерфейс WI-Fi создает открытую точку доступа, при подключении к которой пользователь получает доступ к Web-интерфейсу весов ScaleViewer.

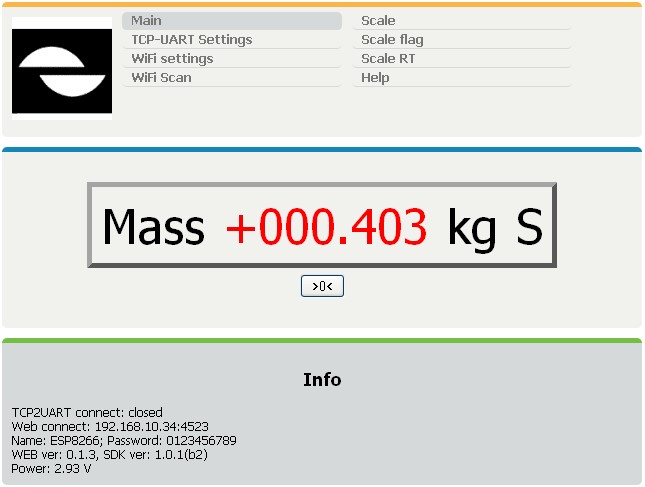

Главная страничка Web-интерфейса  содержит следующую информацию и функционал:

  • Статус устройства;
  • Текущие показания массы;
  • Признак стабильности показаний массы;
  • Кнопка обнуления показаний на весов >0< ;
Разделы сетевых настроек и конфигурирования протоколов весов защищены паролем. Данные от весов поступают в порт Telnet 1001.

 Получение данных о результатах измерений в текстовом виде доступно по адресам:

• http:// адрес весов/rawData.html - ссылка в меню «Scale flag»;
• http:// адрес весов /weight.html - ссылка в меню «Scale»;
На странице «/rawData.html» данные отображаются в формате «Масса \ перенос строки \ признак стабильности \ перенос строки \ счетчик»
На страничке «/weight.html» только масса. Для установки нулевых показаний весов необходимо послать запрос по адресу http:// адрес весов /sample3.html

Индикация массы

Просмотр данных доступен по ссылке "Display" страница http://адрес весов/tablo.html

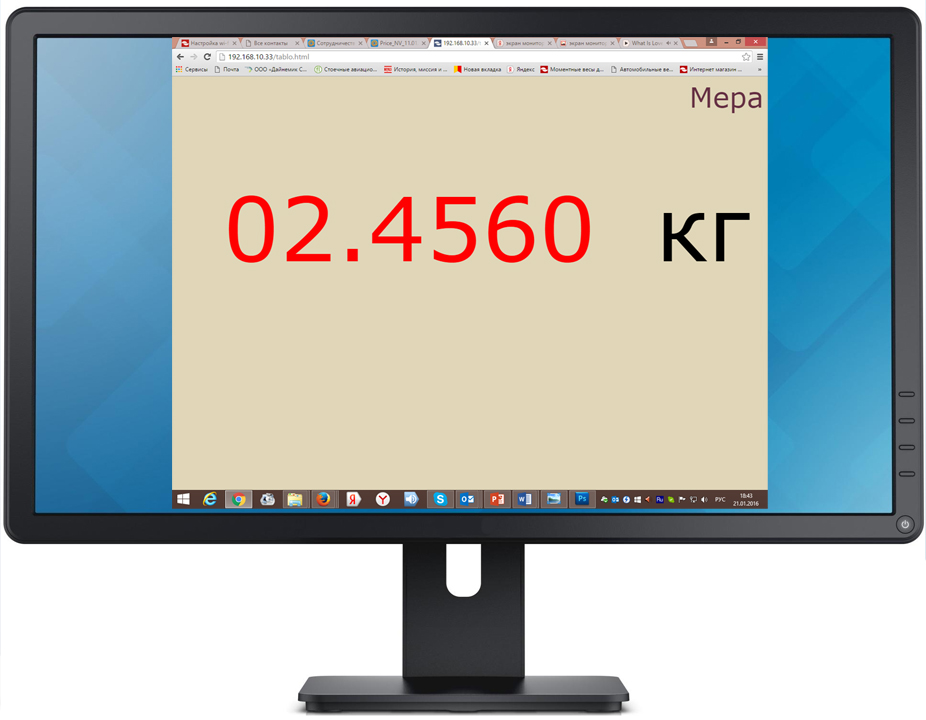

Пример отображения массы груза на мониторе компьютера


Страница ориентирована на использование в индикационной панели в полноэкранном режиме интернет браузера, например, для создания дублирующих индикаторов. Данные о весе отображаются для протоколов «Мера AUTO» и «Мера MW».

 Настройки сетевой инфраструктуры

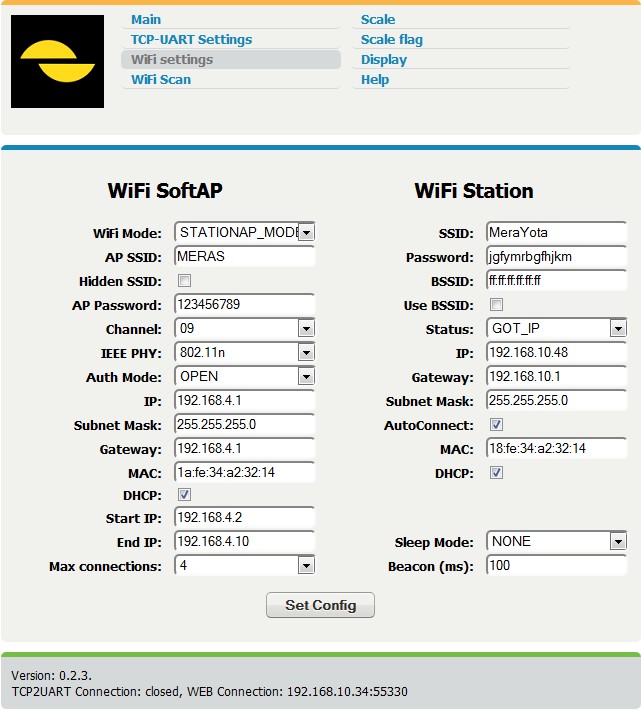

 Настройки сетевой инфраструктуры находятся по ссылке «Wi-Fi Settings».



Создание точки доступа. Раздел Wi-Fi SoftAP

  • Wi-Fi Mode:
  • STATION_MODE - подключаться только к точке доступа. Отключить встроенную точку доступа;
  • SOFTAP_MODE - включить только встроенную точку доступа. Не подключаться к внешней точке доступа;
  •  STATIONAP_MODE - включить встроенную точку доступа и подключаться к внешней точке доступа;
- AP SSID -     имя точки доступа весов;
- Hidden SSID  - скрыть сеть;
- AP Password  - пароль к точке доступа;
- Channel -    канал, на котором работает точка доступа;
- IEEE PHY  - стандарт сети;
- Auth Mode -   метод шифрования сети;
- IP   - IP-адрес точки доступа;
- Subnet Mask маска подсети;
- Gateway IP
- адрес DNS
- сервера;
- MAC  - МАК - адрес;
- DHCP включить DHCP
- сервер;
- Start IP, End IP  - диапазон локальной сети;
- Max connections максимально количества подключенных пользователей;

 Подключения к точке доступа Раздел Wi-Fi Station

 Wi-Fi в весах может работать с точкой доступа и является клиентом, подключающимся к точке доступа. Для подключения необходимо знать имя Wi-Fi -сети, пароль, безопасность. Информацию о данных параметрах можно получить у администратора сети.

 Список параметров используемых для подключения к точке доступа:

- SSID - имя сети для подключения;
- Password пароль к сети;
- BSSID уникальный идентификатор для каждой беспроводной сети. Идентификатор BSSID подобен адресу устройства Ethernet MAC;
- Use BSSID  - использовать для подключения BSSID;
- Status показывает в каком состоянии находится соединение с точкой доступа
 • NO_AP_FOUND – точка доступа не найдена;
 • GOT_IP – связь установлена и т.д.;
- IP адрес весов в беспроводной сети;
- Gateway шлюз;
- Subnet Mask маска подсети;
- AutoConnect автоматически подключаться к сети;
- MAC аппаратный адрес весов в сети;
- DHCP получать IP-адрес и другие параметры автоматически по DHCP;
- Sleep Mode переходить в спящий режим если нет сети;
- Beacon (ms) периодичность проверки наличия сети.

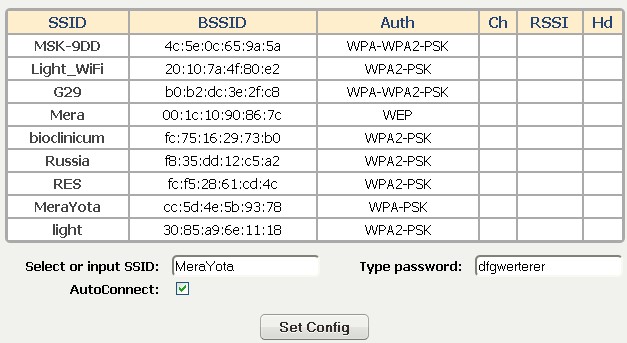

 Для удобства подключения к сетям реализована страница поиска сетей.



Сетевой интерфейс поддерживает следующие протоколы обмена весов

 • «OKA» – 4800 -  протокол с запросом данных от весов, не поддерживается отображение данных в Web интерфейсе;
• «Mera-MW» – 9600, данные передаются по инициативе весов при стабилизации веса или при нажатии кнопки на весах. Одновременно передается код введенный с клавиатуры весов; • «Mera-AUTO» -115200, непрерывная передача данных с весов.

 Выбранный протокол обмена необходимо установить в весах, по методике приведенной в руководстве по эксплуатации весов.

 Примечание. В сетевом интерфейсе Wi-Fi весов МЕРА реализована установка параметров интерфейса по умолчанию с помощью аппаратной кнопки расположенной на корпусе весов.
