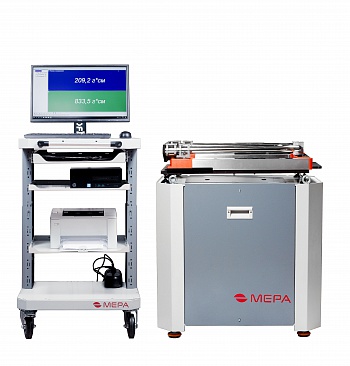

Автоматизированное рабочее место (АРМ) комплектовщика лопаток

1 из 3

«АРМ Комплектовщика лопаток» предназначен для распределения рабочих лопаток роторов газотурбинных двигателей (ГТД) по пазам дисков рабочих колес при их уравновешивании.

Описание
Комплектация
Сертификаты

Состав программно-аппаратного комплекса

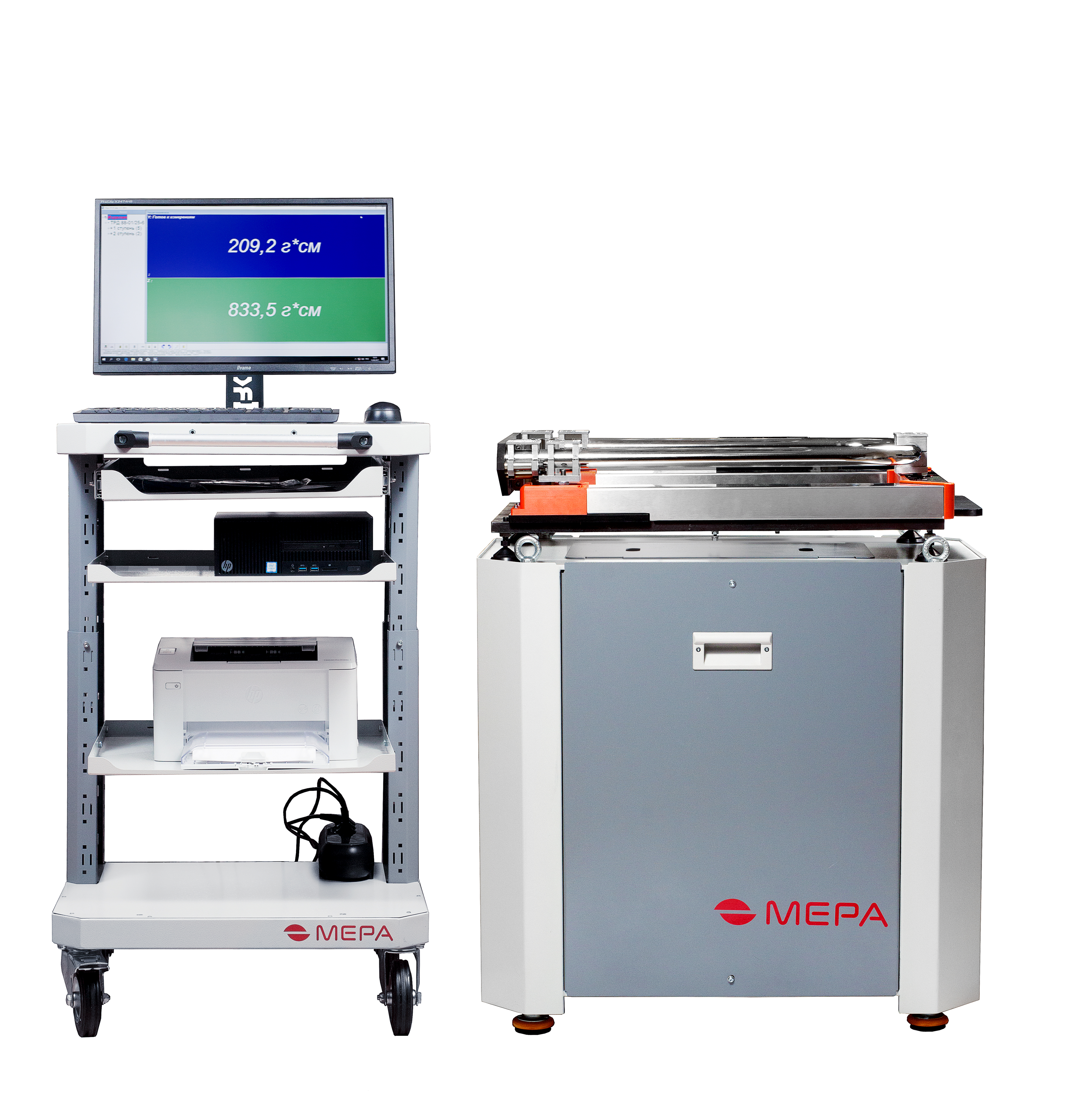

«АРМ Комплектовщика лопаток» представляет собой программно-аппаратный комплекс, состоящий из моментных весов для лопаток турбин серии МЕРА-ИСМ и управляющего компьютера с установленным специализированным программным обеспечением.

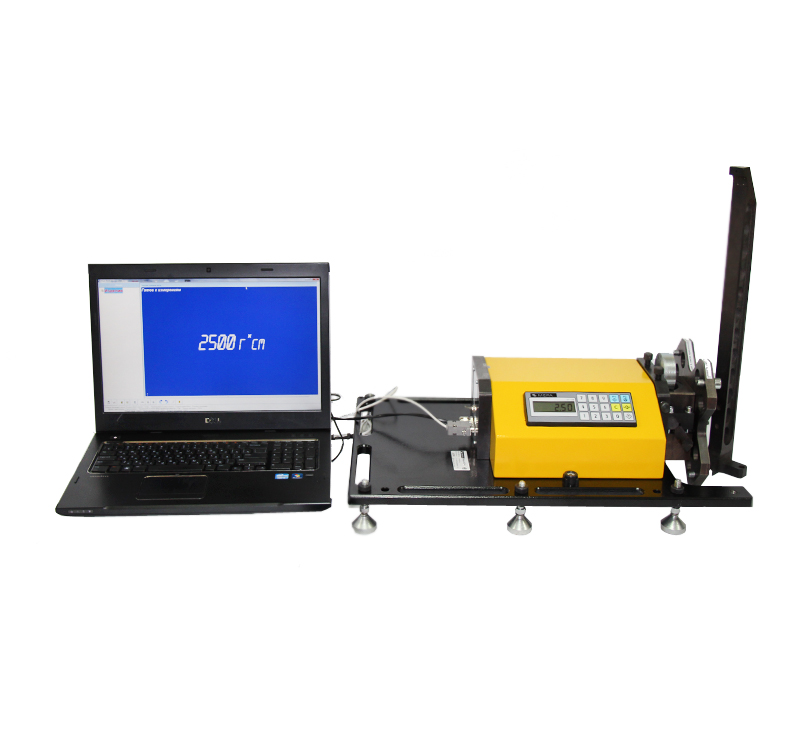

Серия моментных весов МЕРА-ИСМ представлена моделями одноосевых приборов ИСМ- 0,05, ИСМ-0,2, ИСМ-1 и двухосевого ИСМ-0,4 (для измерения осевого и радиального статических моментов). Выбор одноосевых или многоосевых весов зависит от отрасли применения, а также от формы и размера лопаток.

Достоинства приборов МЕРА-ИСМ:

  • Точное определение момента лопаток турбин;
  • Совместимы с устройствами предыдущего поколения, благодаря специальному конструктиву адаптивного фланца, который позволяет крепить адаптеры лопаток различных типов;
  • Укомплектованы технологической платформой для гашения вибраций;
  • Тарировочная проставка для проведения калибровки поставляется в комплекте;
  • Моментные весы МЕРА-ИСМ поставляются с первичной поверкой.

Программное обеспечение «АРМ-Комплектовщика лопаток»

Программное обеспечение разработано для работы в ОС Windows (7 и 8.1) и позволяет производить автоматическое распределение комплекта лопаток на диске турбины в соответствии заданным алгоритмом и остаточным дисбалансом диска турбины.

Функции ПО:

  • Обработка результатов измерений и формирование ведомости распределения лопаток по ободу диска;

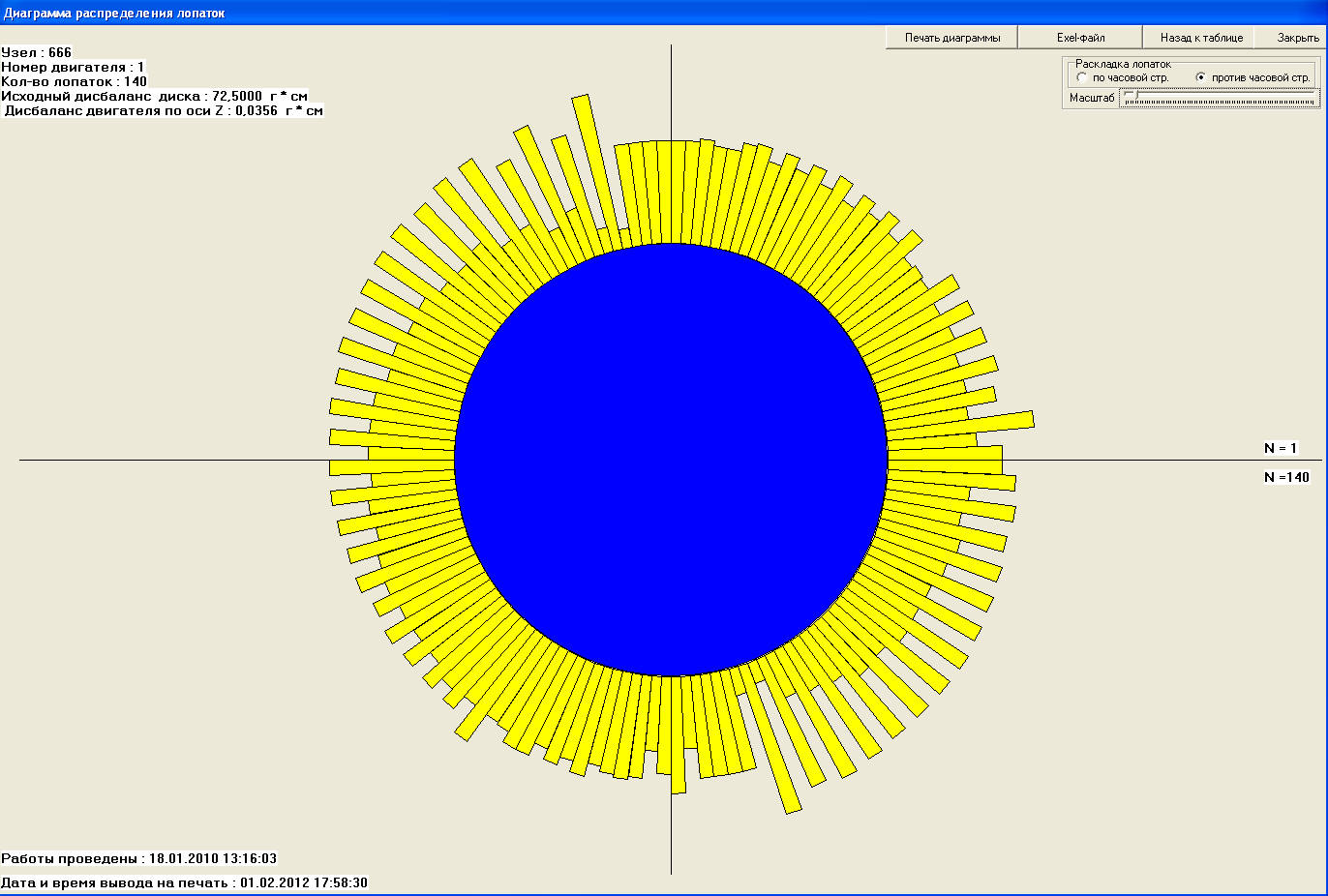

  • Графическое представление результатов (диаграмма раскладки лопаток);
  • Поддержка одно- и много координатных измерений;
  • Поддержка многолучевых раскладок;
  • Архивация результатов измерения и схем распределения лопаток;
  • Поиск результатов измерения в БД архива по параметрам, с экспортом в таблицы Exel и печатью результатов;
  • Интеллектуальный алгоритм подбора оптимального комплекта.

Сервисная поддержка
Техническое обслуживание оборудования осуществляется в сервисном центре МЕРА в Москве;

Обучение персонала заказчика по вопросам эксплуатации оборудования проводятся в учебном центре МЕРА.

Оборудование используют

Стандартная комплектация

  • Прибор Мера-ИСМ необходимой модификации
  • Персональный компьютер с установленным ПО АРМ-комплектовщика лопаток)

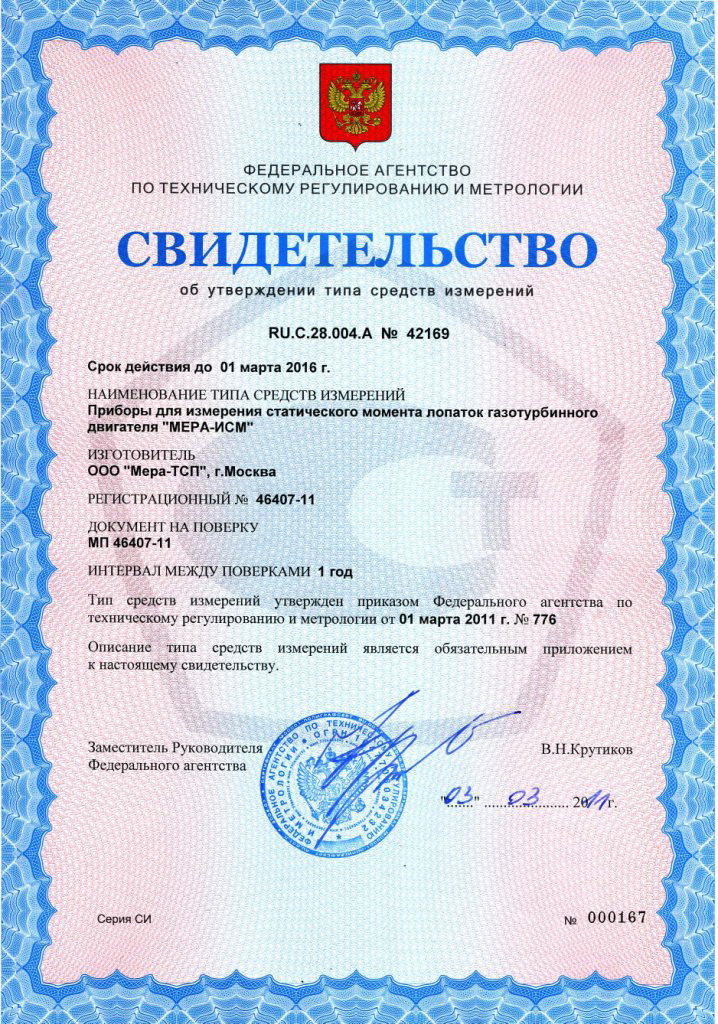

Россия свидетельство №42169

Россия свидетельство №47103

Россия патент на изобретение №2204117
