Оборудование для балансировки газовых турбин

Моментные весы для лопаток турбин МЕРА-ИСМ-2D (многоосевые)

1 из 3

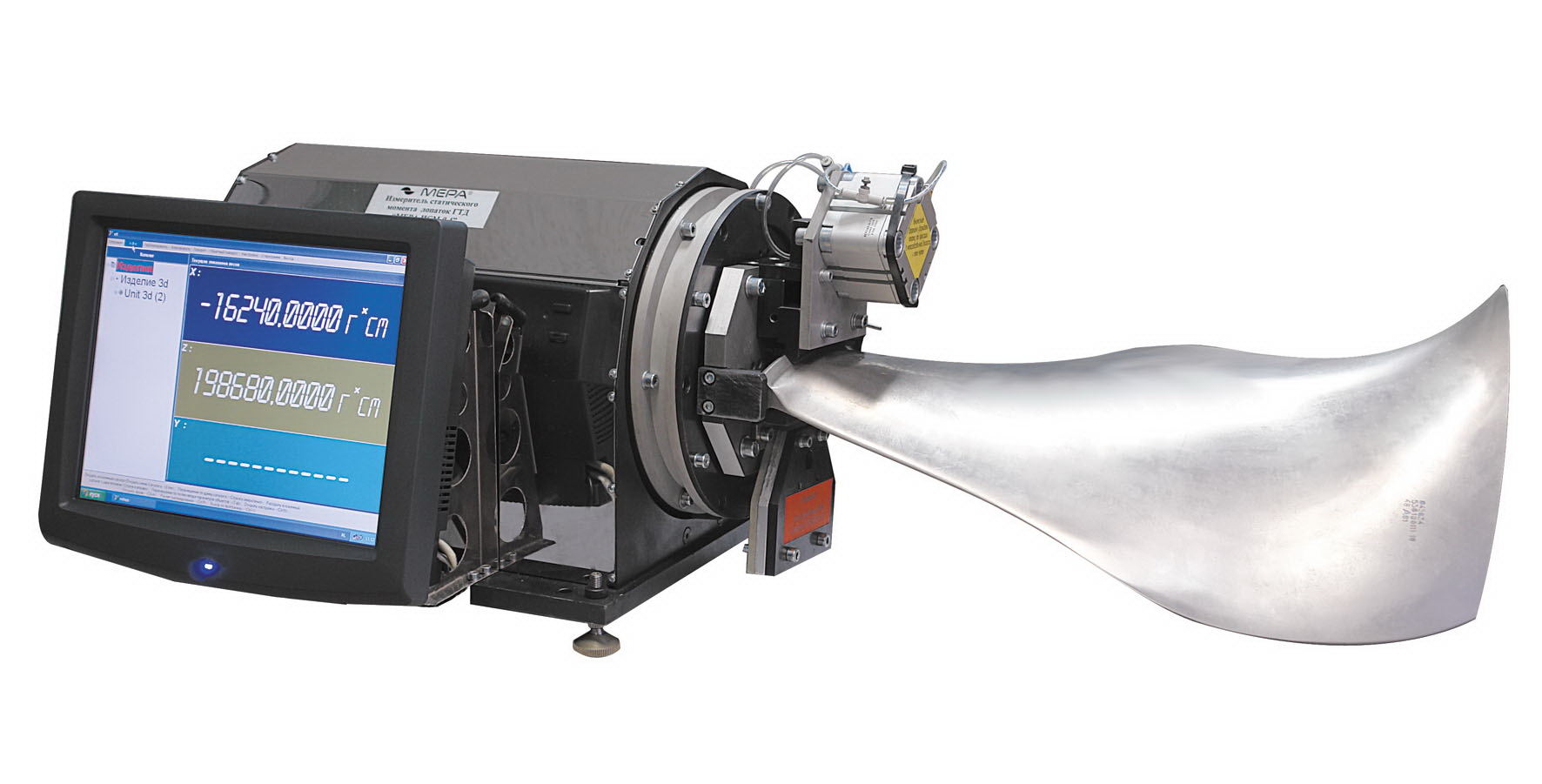

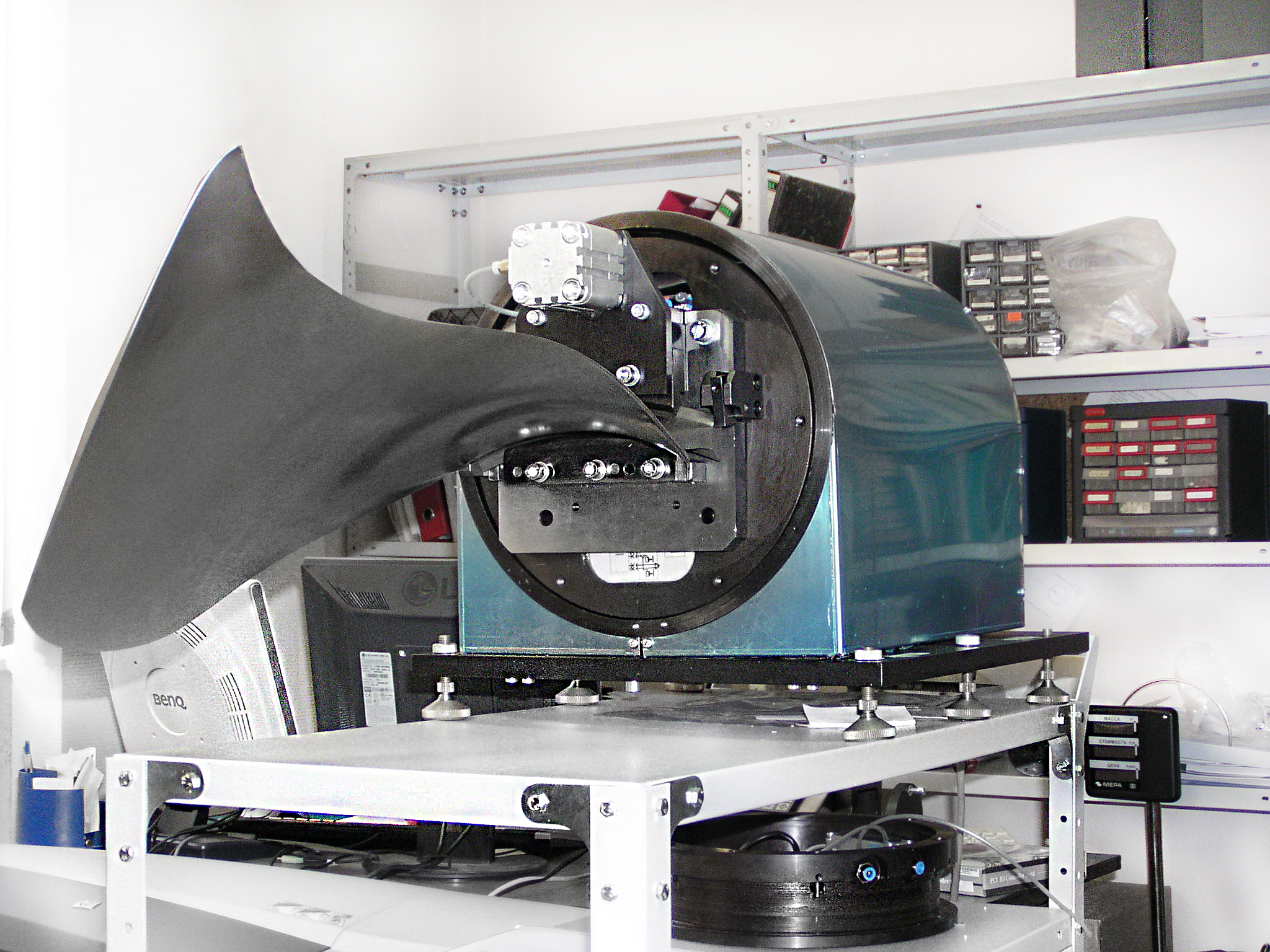

Двухосевые моментные весы МЕРА-ИСМ-2D-0,4 для измерения абсолютных значений радиального и осевого статических моментов вентиляторных лопаток газотурбинного двигателя (ГКД) с широкой хордой.

Прибор применяется только в составе автоматизированного рабочего места (АРМ) комплектовщика лопаток, в который входит управляющий компьютер с установленным специализированным ПО.

Быстрый заказ

Описание

Модели и опции

Технические характеристики

Комплектация

Сертификаты

Характеристики и достоинства программно-аппаратного комплекса:

Определение абсолютного момента лопаток турбин;
Прибор укомплектован технологической платформой для гашения вибраций;
Тарировочная проставка для проведения калибровки поставляется в комплекте;
Специальный фланец для крепления различных адаптеров лопаток;
Совместимость с устройствами предыдущего поколения (позволяет производить измерения с имеющейся оснасткой);
Моментные весы поставляются с первичной поверкой.

Программное обеспечение «АРМ-Комплектовщика лопаток»

Программное обеспечение разработано для работы в ОС Windows (7 и 8.1) и позволяет производить автоматическое распределение комплекта лопаток на диске турбины в соответствии заданным алгоритмом и остаточным дисбалансом диска турбины.

Функции ПО:

Обработка результатов измерений и формирование ведомости распределения лопаток по ободу диска;
Графическое представление результатов (диаграмма раскладки лопаток);
Поддержка одно- и много координатных измерений;
Поддержка многолучевых раскладок;
Архивация результатов измерения и схем распределения лопаток;
Поиск результатов измерения в БД архива по параметрам, с экспортом в таблицы Exel и печатью результатов.
Интеллектуальный алгоритм подбора оптимального комплекта;

Сервисная поддержка
Техническое обслуживание оборудования осуществляется в сервисном центре МЕРА в Москве;

Обучение персонала заказчика по вопросам эксплуатации оборудования проводятся в учебном центре МЕРА

Прибор изготовлен по ТУ 4343-007-49290937-2011
Свидетельство об утверждении типа средств измерений RU.C.28.004.A №47103
Защита авторского права: ПАТЕНТ №2204117

Оборудование используют

Национальный институт авиационных технологий

АО Научно-производственный центр газотурбиностроения САЛЮТ

ОАО «Уфимское моторостроительное производственное объединение»

ОАО Московское машиностроительное предприятие имени В.В.Чернышева

Модель	Измеряемый момент Мах, г*см	Измеряемый момент Min, г*см	Дискретность отсчета, г*см	Цена, руб.
ИСМ-2D-0,2	200000	1000	10	По запросу
ИСМ-2D-0,4	400000	2000	10	По запросу
ИСМ-2D-0,2/0,4	200000/400000	1000	10/20	По запросу
ИСМ-2D-0,6	600000	3000	20	По запросу

Технические характеристики	ИСМ-2D-0,2	ИСМ-2D-0,4	ИСМ-2D-0,2/0,4	ИСМ-2D-0,6
Наибольший измеряемый радиальный статический момент НИМр, г*см	200000	400000	200 000/400 000	600000
Наибольший измеряемый осевой статический момент НИМо , г*см	50000	50000	50000	100000
Наименьший измеряемый радиальный статический момент, г*см	1000	2000	1000	3000
Наименьший измеряемый осевой статический момент, г*см	10	20	100	300
Питание от сети В/Гц	220/50
Потребляемая мощность, Вт, не более	60
Пределы допускаемой приве-денной погрешности, % от НИМ, радиальный/осевой	±0,02/±0,04
Диапазон рабочих температур, °С	от -15 до + 35
Масса устройства, кг	50
Габаритные размеры упаковки (ДхШхВ), мм	550х430х440

Стандартная комплектация

Моментные весы Мера-ИСМ соответствующей модификации
Поворотный фланец
Тарировочная проставка
Технологическая платформа
Кабель связи с компьютером
Кабель заземления
Адаптер сетевого питания
Руководство по эксплуатации с отметкой о первичной поверке
Персональный компьютер с установленным ПО (CD- с программным обеспечением АРМ-комплектовщика лопаток)

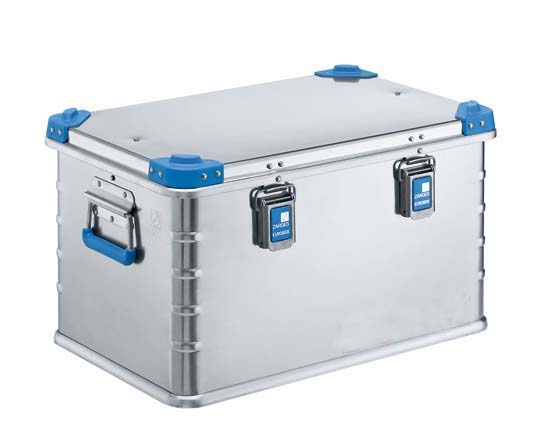

Упаковка для хранения и транспортировки (металлический кейс)

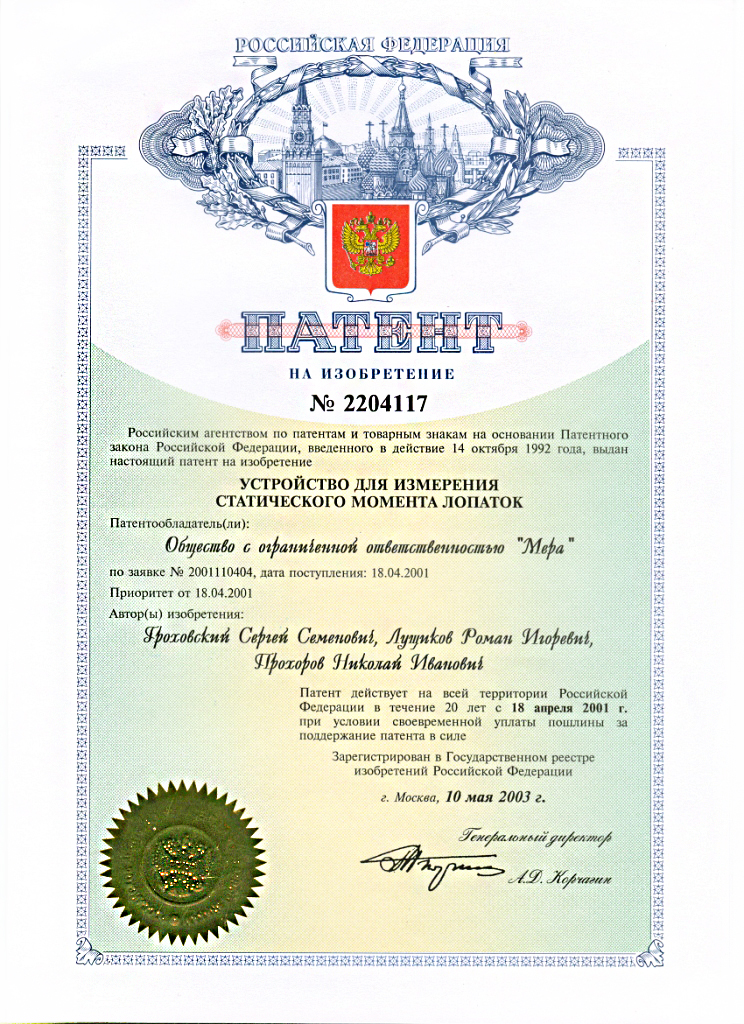

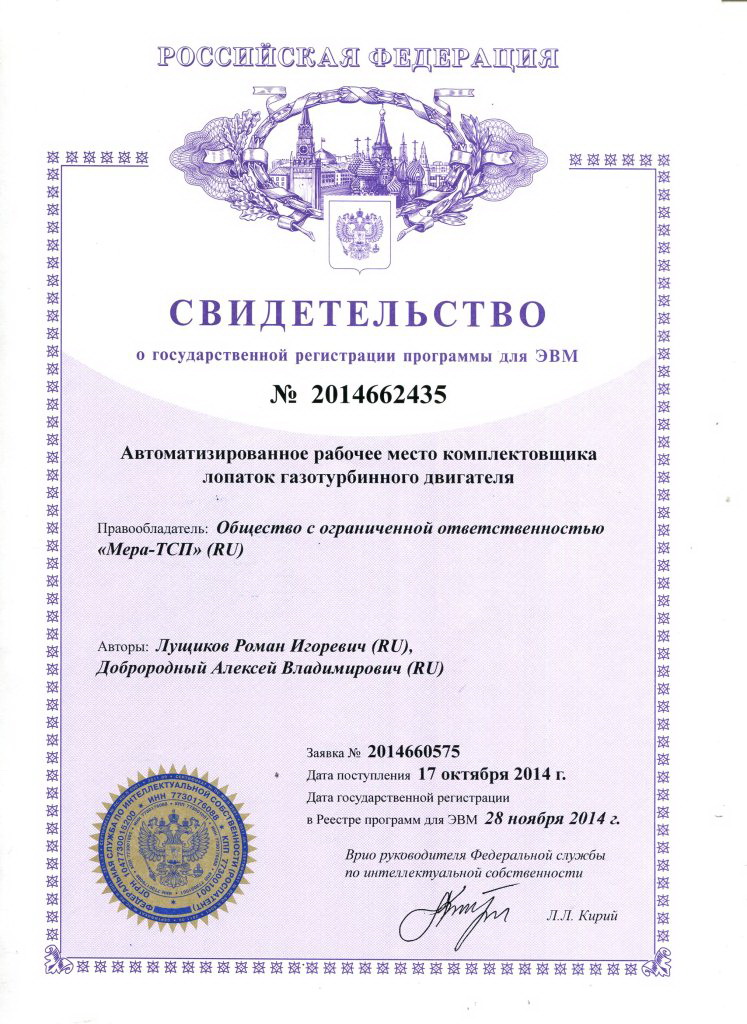

Россия свидетельство №47103	Россия патент на изобретение №2204117	Свидетельство о регистрации ПО АРМ Комплектовщика лопаток
