Оборудование для балансировки газовых турбин

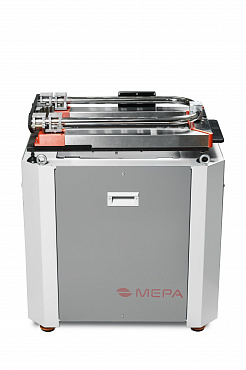

Моментные весы для лопаток турбин МЕРА-ИСМ-I

1 из 1

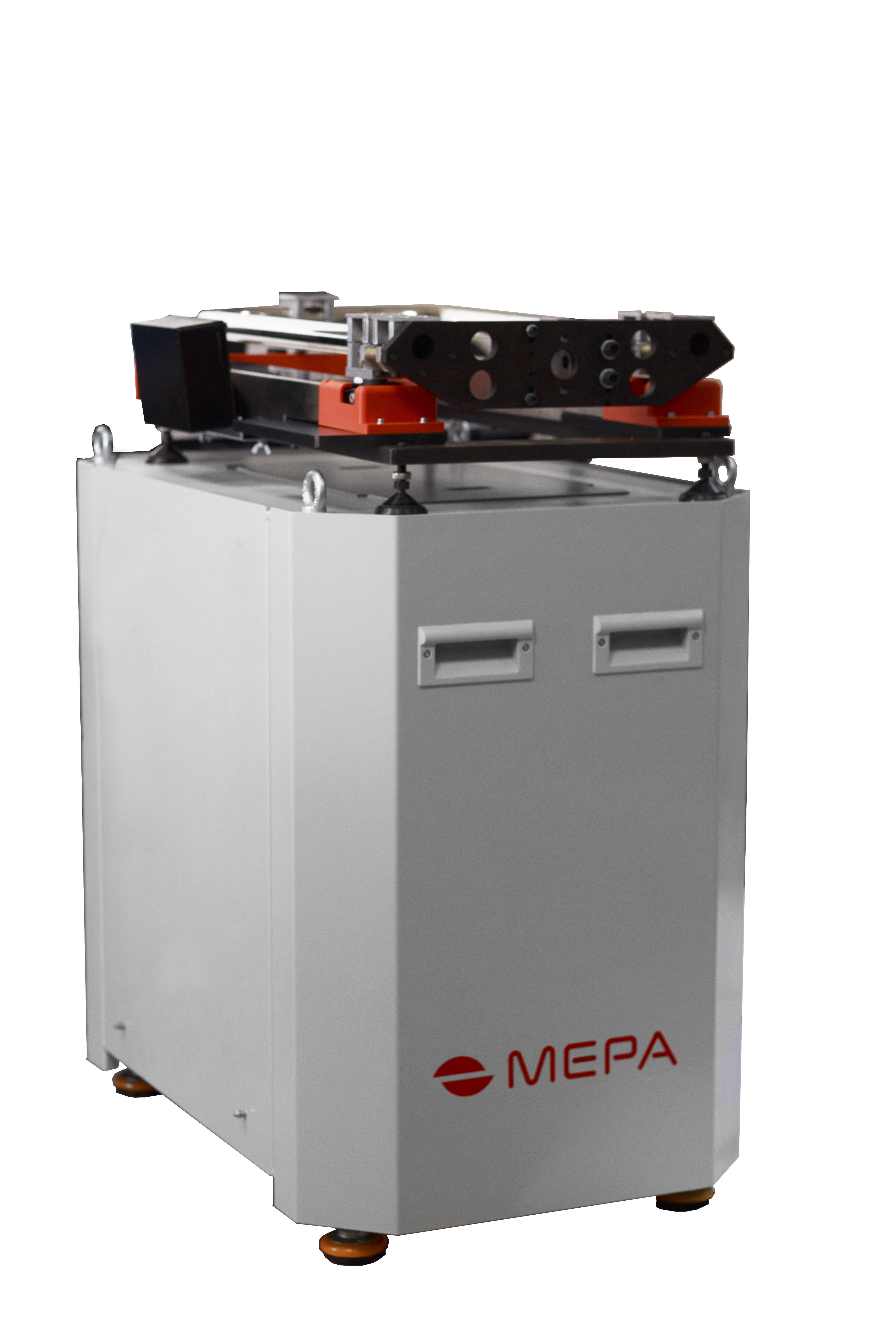

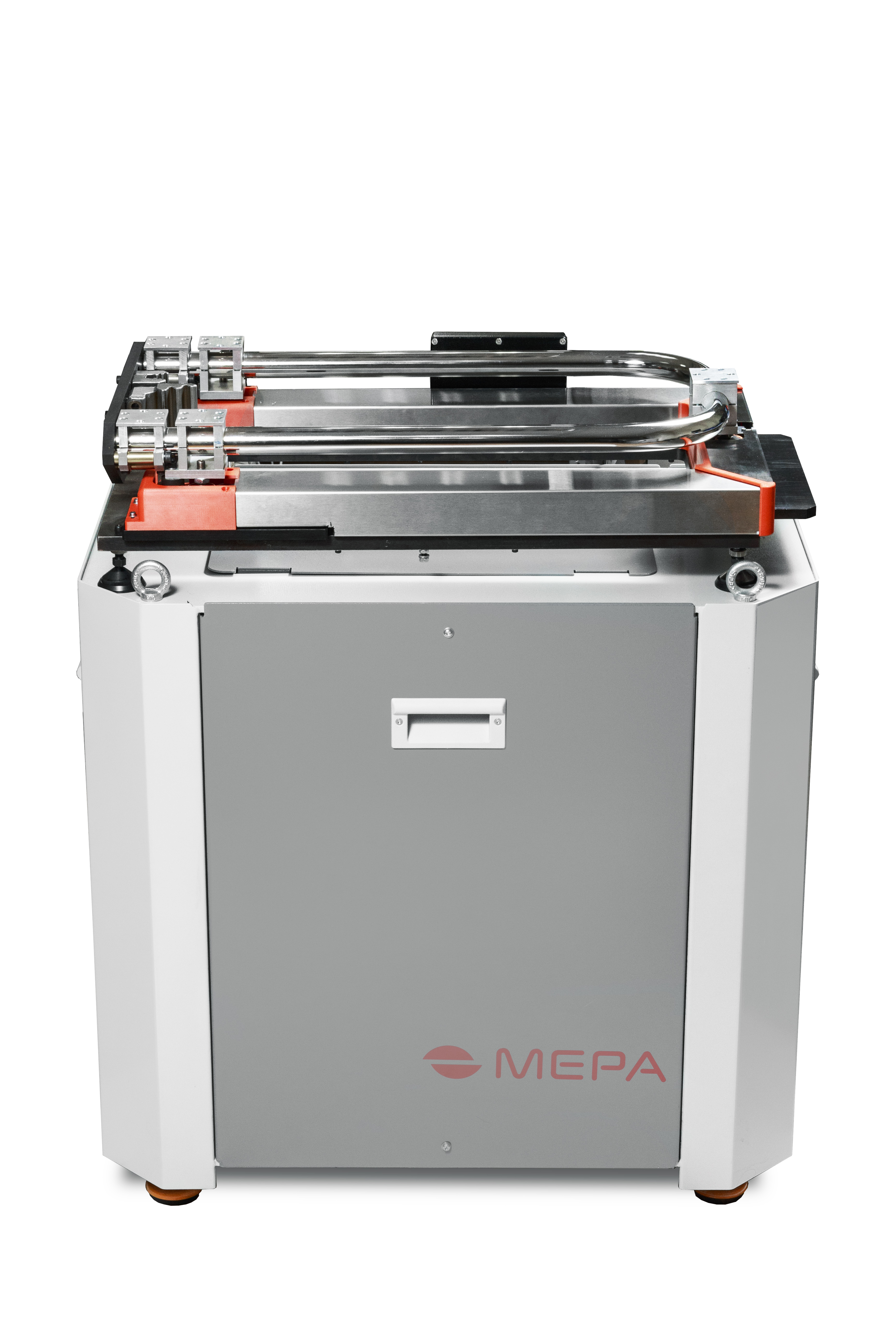

Моментные весы МЕРА-ИСМ для измерения абсолютного статического момента лопаток газотурбинных двигателей (ГТД) относительно оси вращения турбины.

Описание
Модели и опции
Технические характеристики
Комплектация
Сертификаты

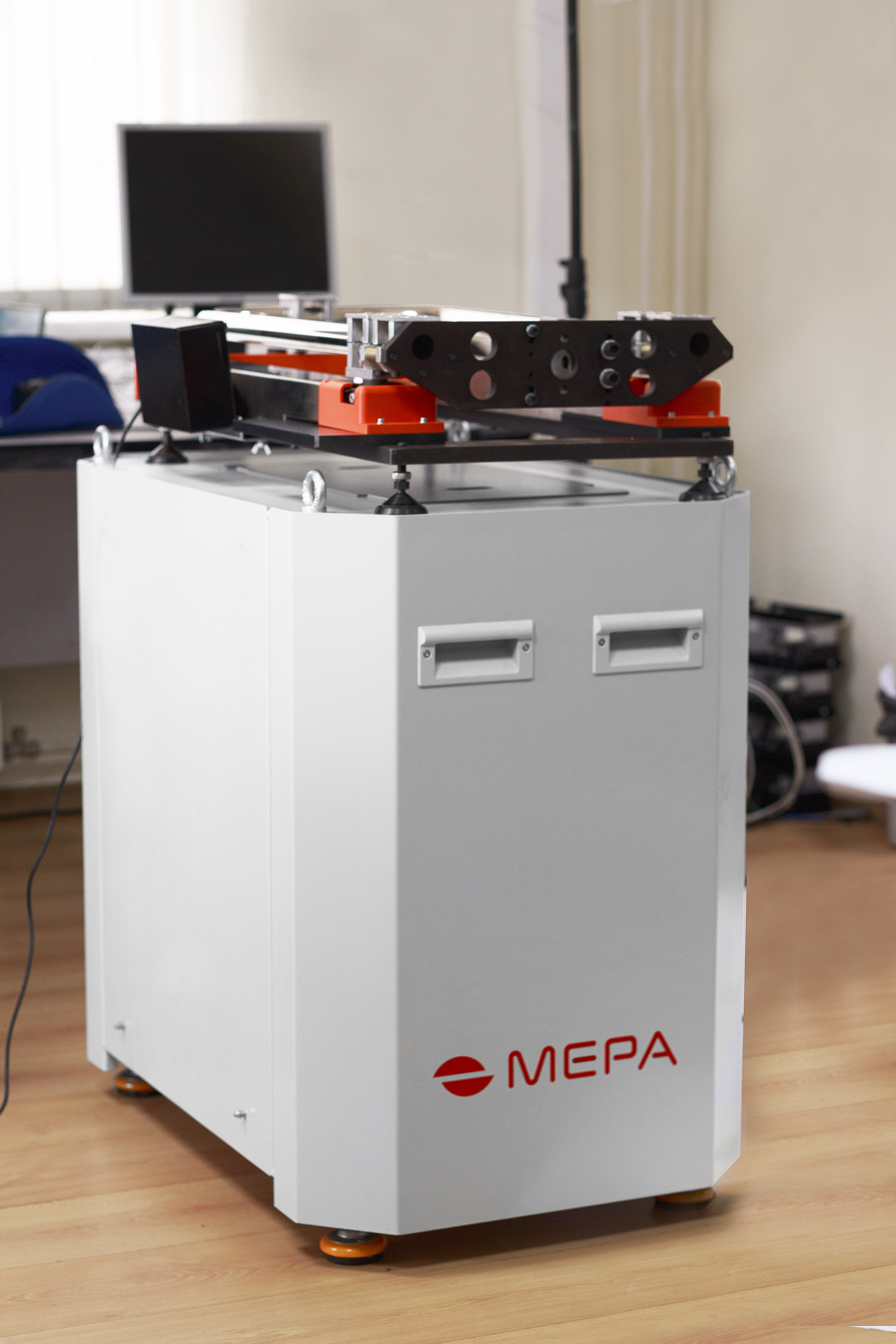

Моментные весы МЕРА применяются в составе автоматизированного рабочего места (АРМ) комплектовщика лопаток, в который входят:

  • Управляющий компьютер (ноутбук);
  • Кабель соединения прибора с ПК;
  • Программное обеспечение распределения лопаток.

Характеристики и достоинства моментных весов МЕРА-ИСМ:

  • Точное определение момента лопаток турбин;

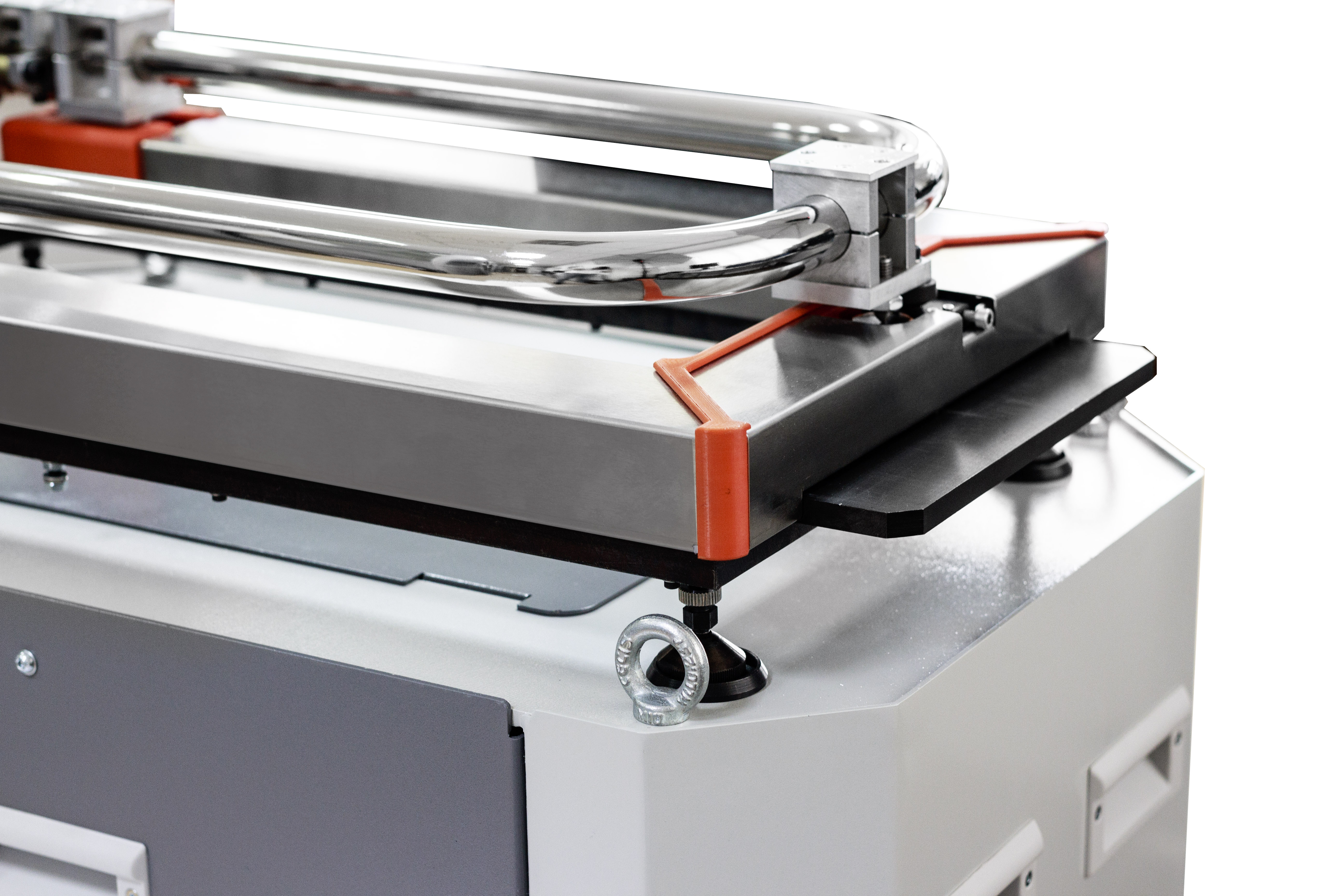

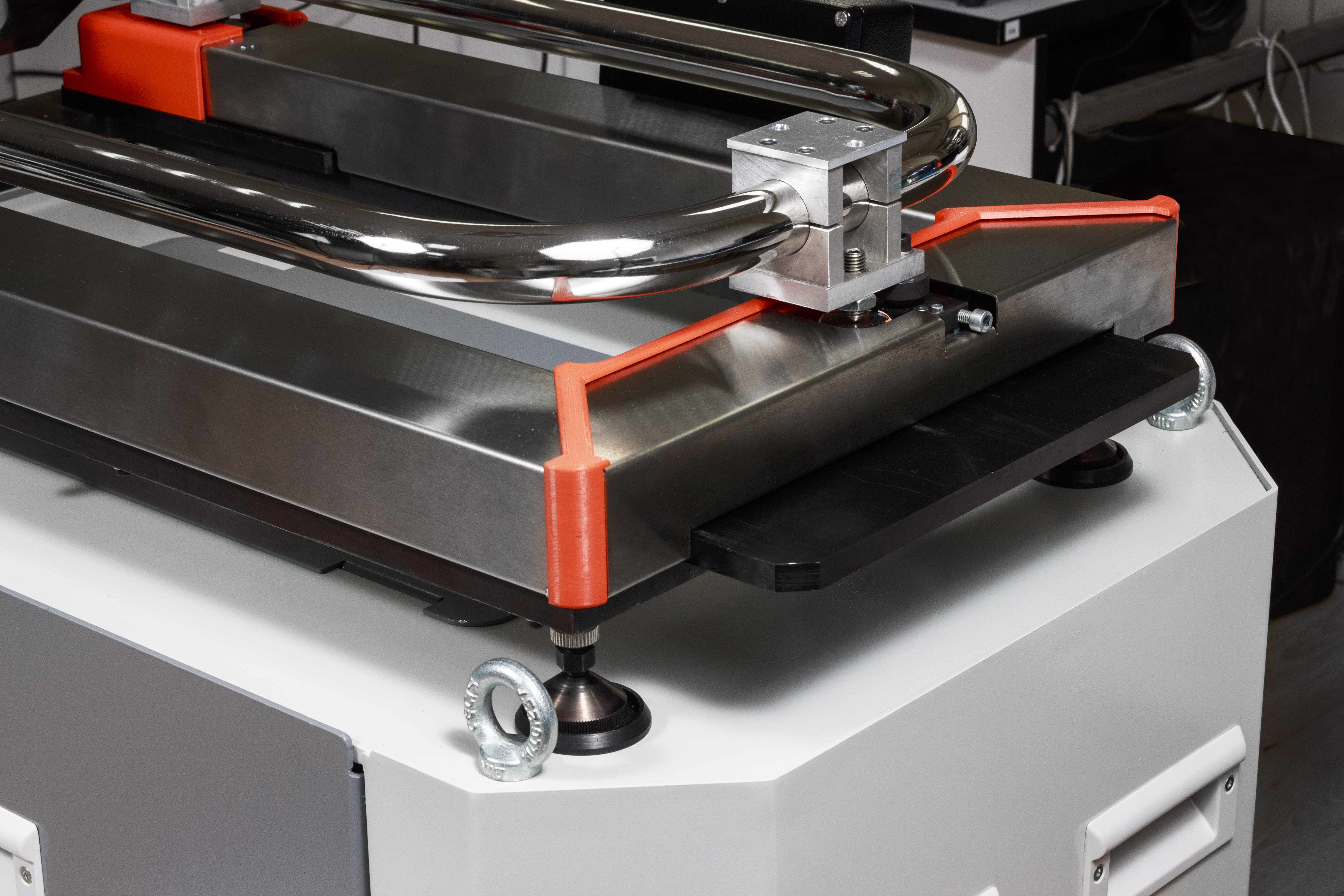

  • Прибор укомплектован технологической платформой для гашения вибраций;
  • Дисплей с многофункциональной клавиатурой;

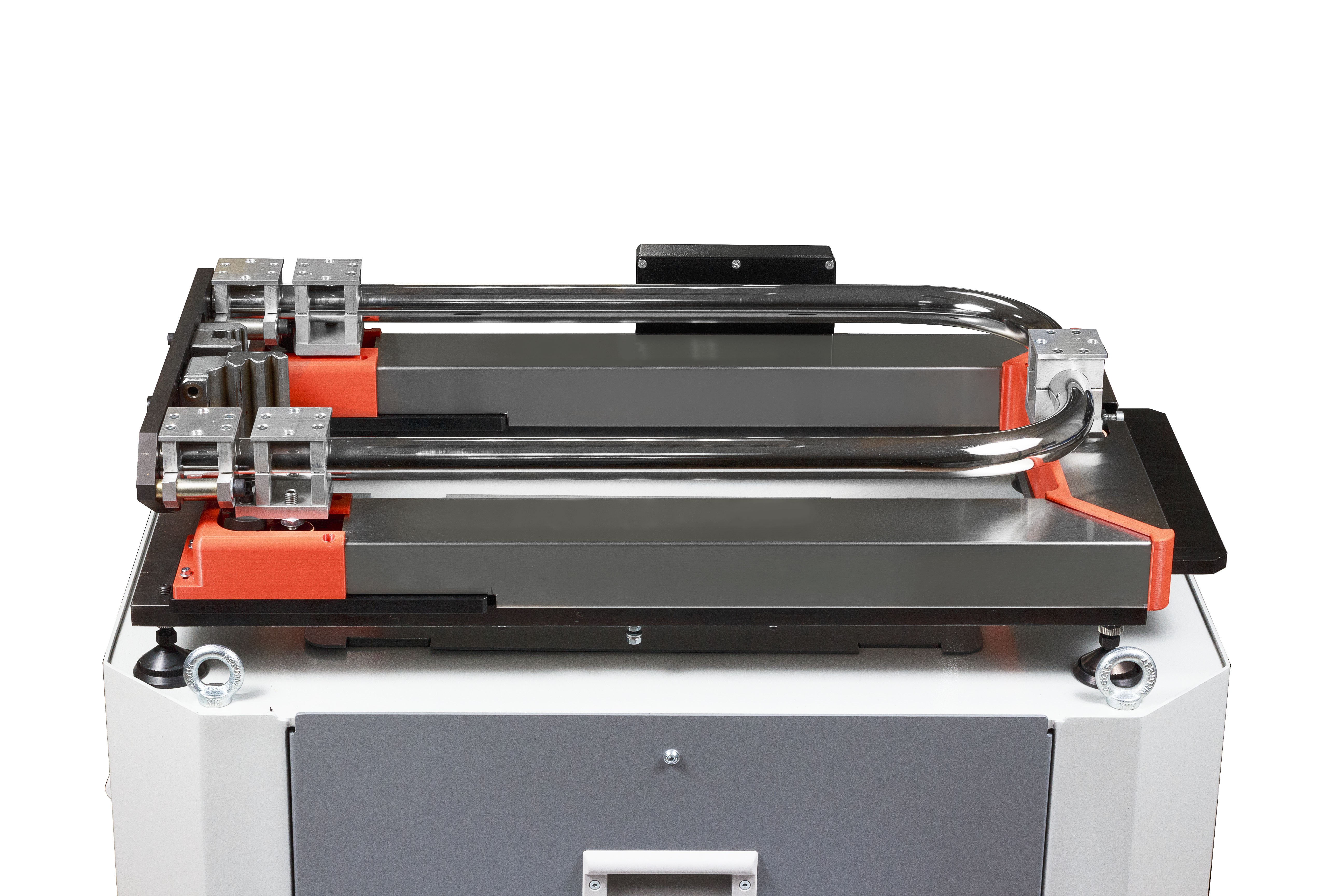

  • Адаптивный фланец подготовлен к креплению различных адаптеров для лопаток;
  • Совместимость с устройствами предыдущего поколения, позволяет производить измерения с имеющейся оснасткой;

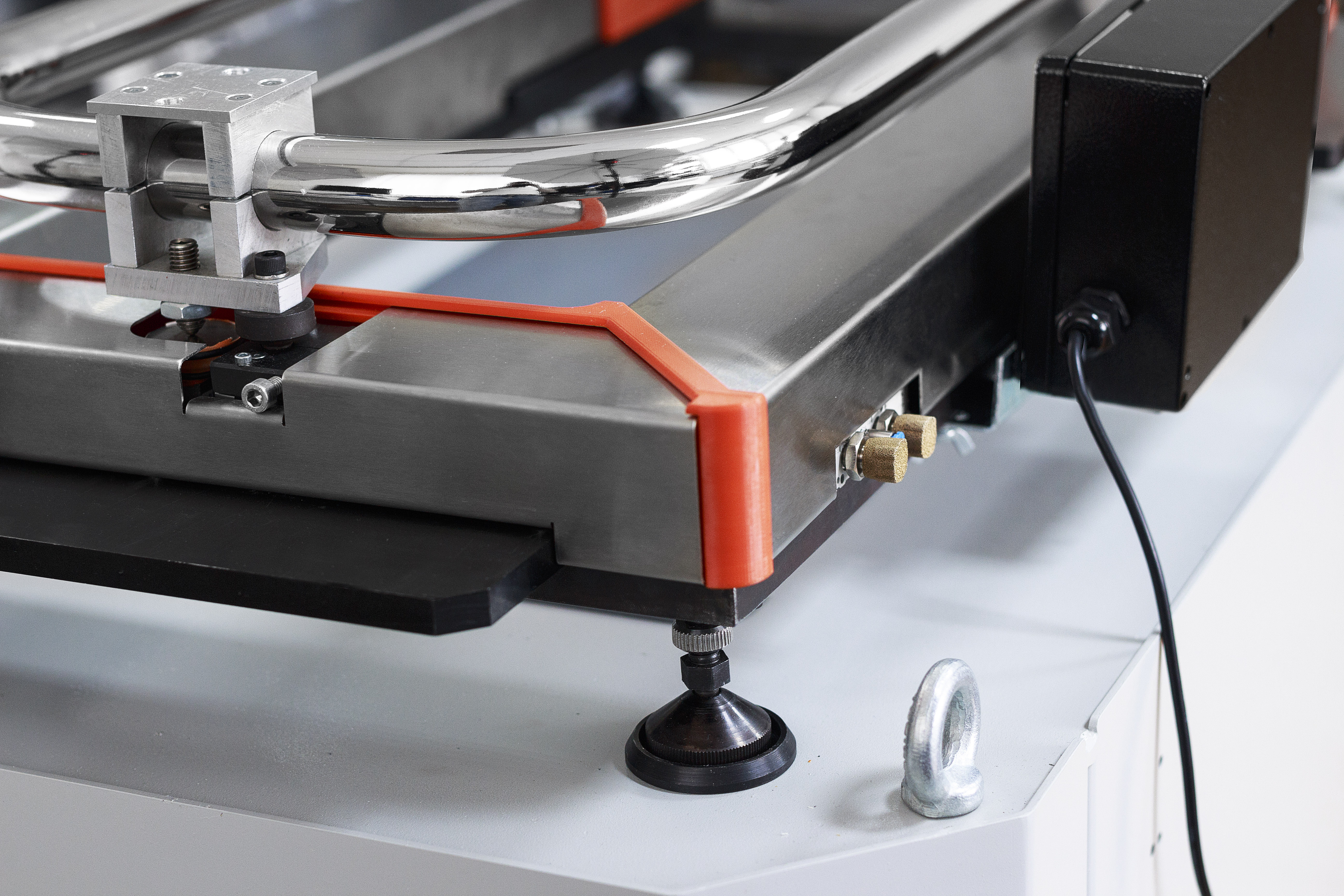

  • Интерфейс связи с компьютером;
  • Совместим со специальным программным обеспечением, автоматизирующим раскладку лопаток и балансировку облопаченных роторов;
  • Тарировочная проставка для проведения калибровки поставляется в комплекте;
  • Моментные весы поставляются с первичной поверкой.

Сервисная поддержка
Техническое обслуживание оборудования осуществляется в сервисном центре Мера в Москве;

Обучение персонала заказчика по вопросам эксплуатации оборудования проводится в учебном центре Мера в г. Москве.

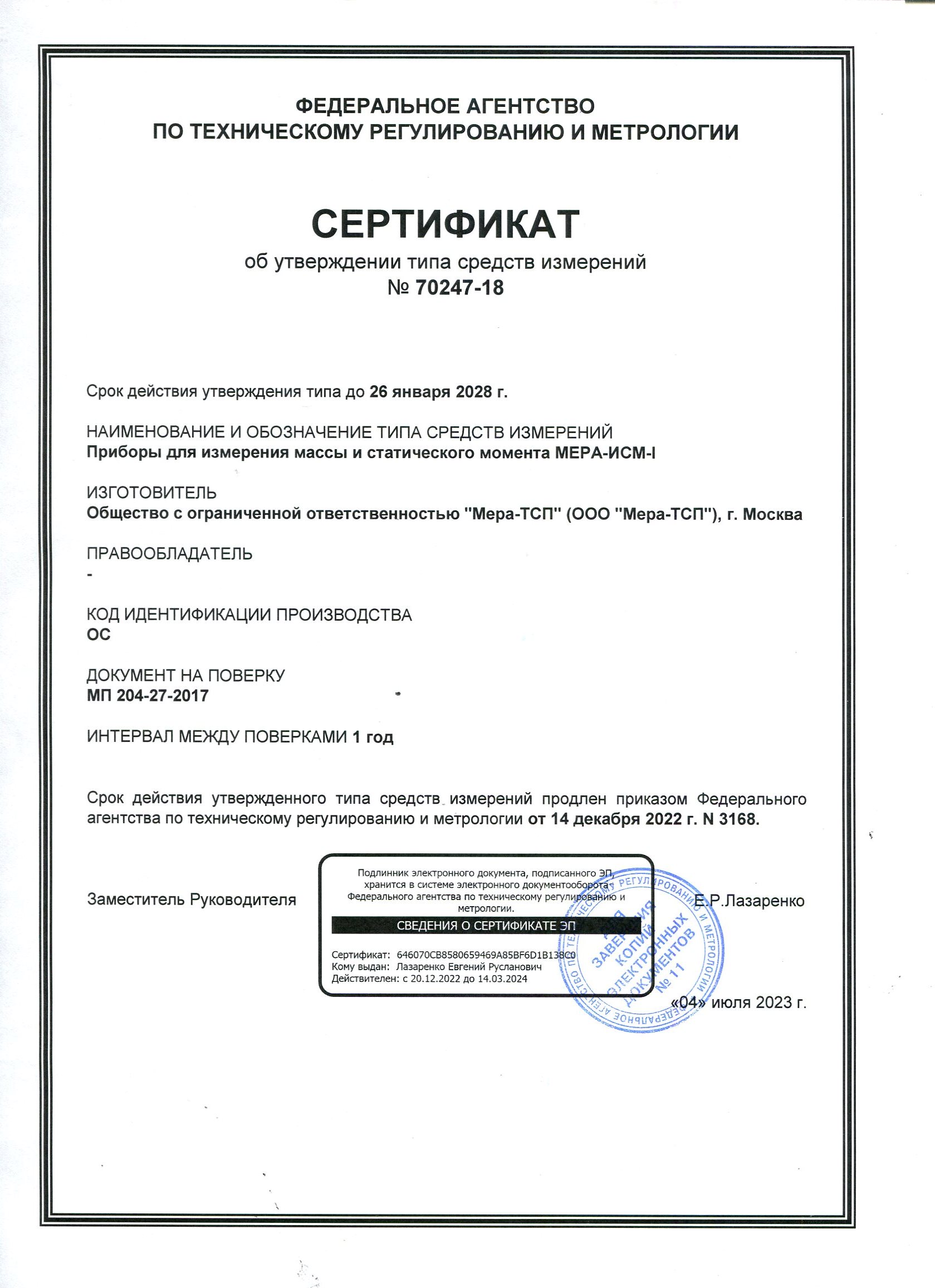

Прибор изготовлен по ТУ26.51.66-023-49290937-2017 Свидетельство об утверждении типа средств измерений RU.C.28.004.A №42169 Защита авторского права: ПАТЕНТ №2204117

Модель Измеряемый момент Мах, г*см Измеряемый момент Min, г*см Дискретность отсчета, г*см Цена, руб. Кол-во
300000 1000 5
600000 2000 10
90000 3000 20
Модификации ИСМ-I-5/10 ИСМ-I-10/20 ИСМ-I-15/30
Пределы допускаемой абсолютной погрешности измерения массы mpe, г, в диапазоне взвешивания:
от Min до 0,5 Max ±0,5 ±1 ±2
св. 0,5 Max до Max ±1 ±2 ±3
Максимальный статический момент в относительно фланца прибора MaxСТ, г*см 300 000 600 000 900 000
Минимальный измеряемый  статический момент относительно фланца прибора, MaxСТ, г*см 100 2 000 3 000


Действительная цена деления шкалы измерений статического момента d ст, г*см 5 10 20
Пределы допускаемой абсолютной погрешности статического момента относительно фланца прибора, г*см:
в диапазоне измерения от 1000 до 200000 г*см и массы лопаток от 0,05 до 5 кг ±40
в диапазоне измерения от 1000 до 300000 г*см и массы лопаток от св. 5 до 10 кг. ±60
в диапазоне измерения от 2000 до 400000 г*см и массы лопаток от 0,1 до 10 кг.   ±80
в диапазоне измерения от 2000 до 600000 г*см и массы лопаток от 10 до 20 кг.   ±120
в диапазоне измерения от 3000 до 600000 г*см и массы лопаток от 0,15 до 15 кг.     ±120
в диапазоне измерения от 3000 до 900000 г*см и массы лопаток св. 15 до 30 кг.     ±180
Пределы допускаемой абсолютной погрешности измерения статического момента относительно оси отстоящей на расстоянии L см от фланца прибора, г*см, в диапазоне массы лопаток, кг:
От 0,05 до 5 ±(40+ImpeI*L)
св.5 до 10 ±(60+ImpeI*L)
от 0,1 до 10   ±(80+ImpeI*L)
св.10 до 20   ±(120+ImpeI*L)
от 0,15 до 15     ±(120+ImpeI*L)
св.15 до 30     ±(180+ImpeI*L)
Время измерения, с, не более  20
Время готовности к работе, мин, не менее 10
Рабочие условия эксплуатации:
Диапазон рабочих температур, С⁰ от +15 до +27
Относительная влажность воздуха при температуре 25 С⁰, %, не более 75
Масса устройства, кг, не более 60
Габаритные размеры (ДхШхВ) мм 1500х800х350
Средний срок службы прибора, лет, не менее 8

Стандартная комплектация

  • Моментные весы Мера-ИСМ необходимой модификации
  • Тарировочная проставка (для проведения калибровки)
  • Технологическая платформа
  • Кабель связи с компьютером
  • Кабель заземления
  • Адаптер сетевого питания
  • Руководство по эксплуатации с отметкой о первичной поверке
  • Упаковка для хранения и транспортировки (металлический кейс, либо деревянный контейнер)

Дополнительная комплектация

  • Персональный компьютер с установленным ПО "АРМ-комплектовщика лопаток"

Весы моментные ИСМ-I
