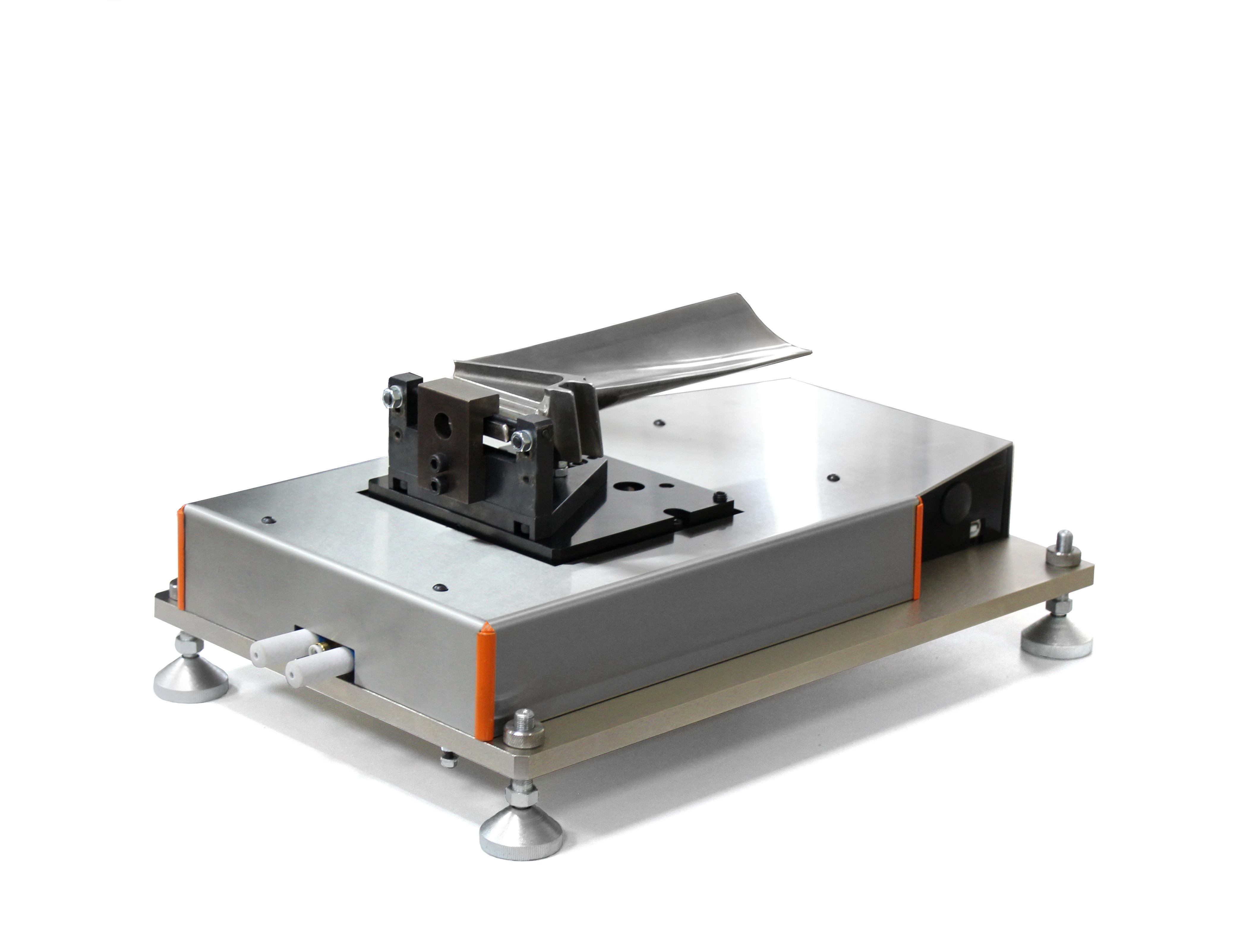

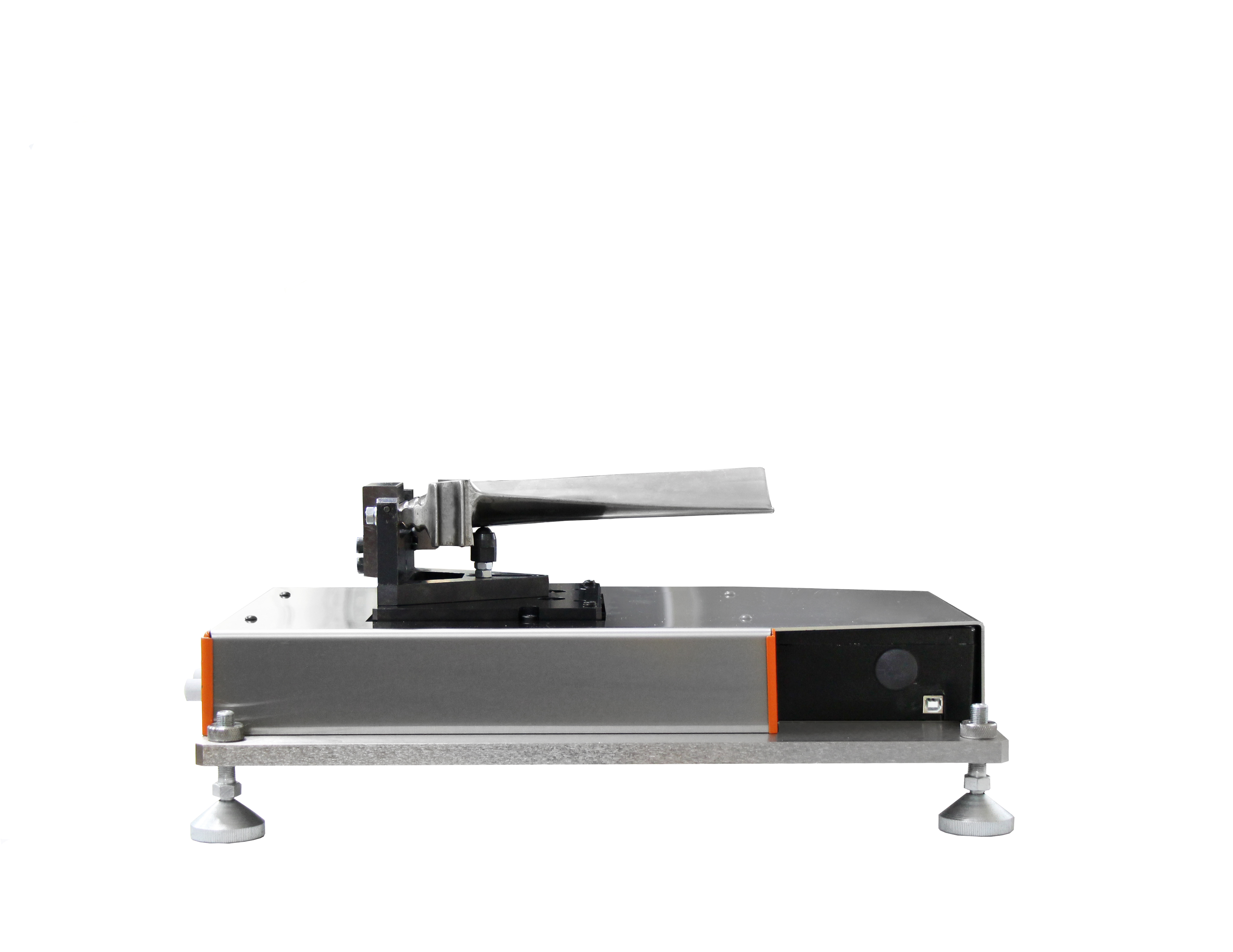

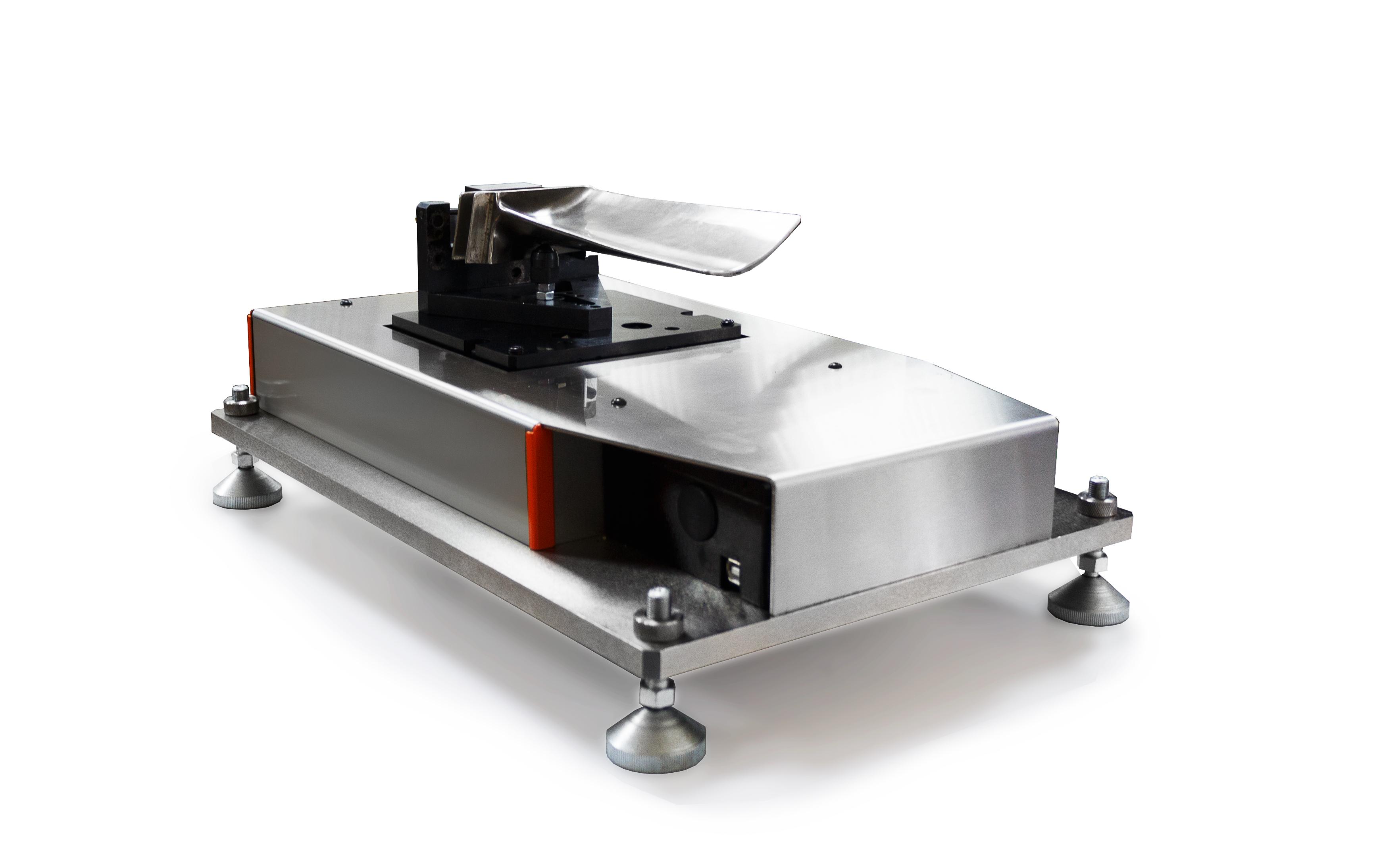

Моментные весы для лопаток турбин МЕРА-ИСМ-II
Предназначены для измерения массы, продольного и поперечного статических моментов лопаток газотурбинных двигателей.

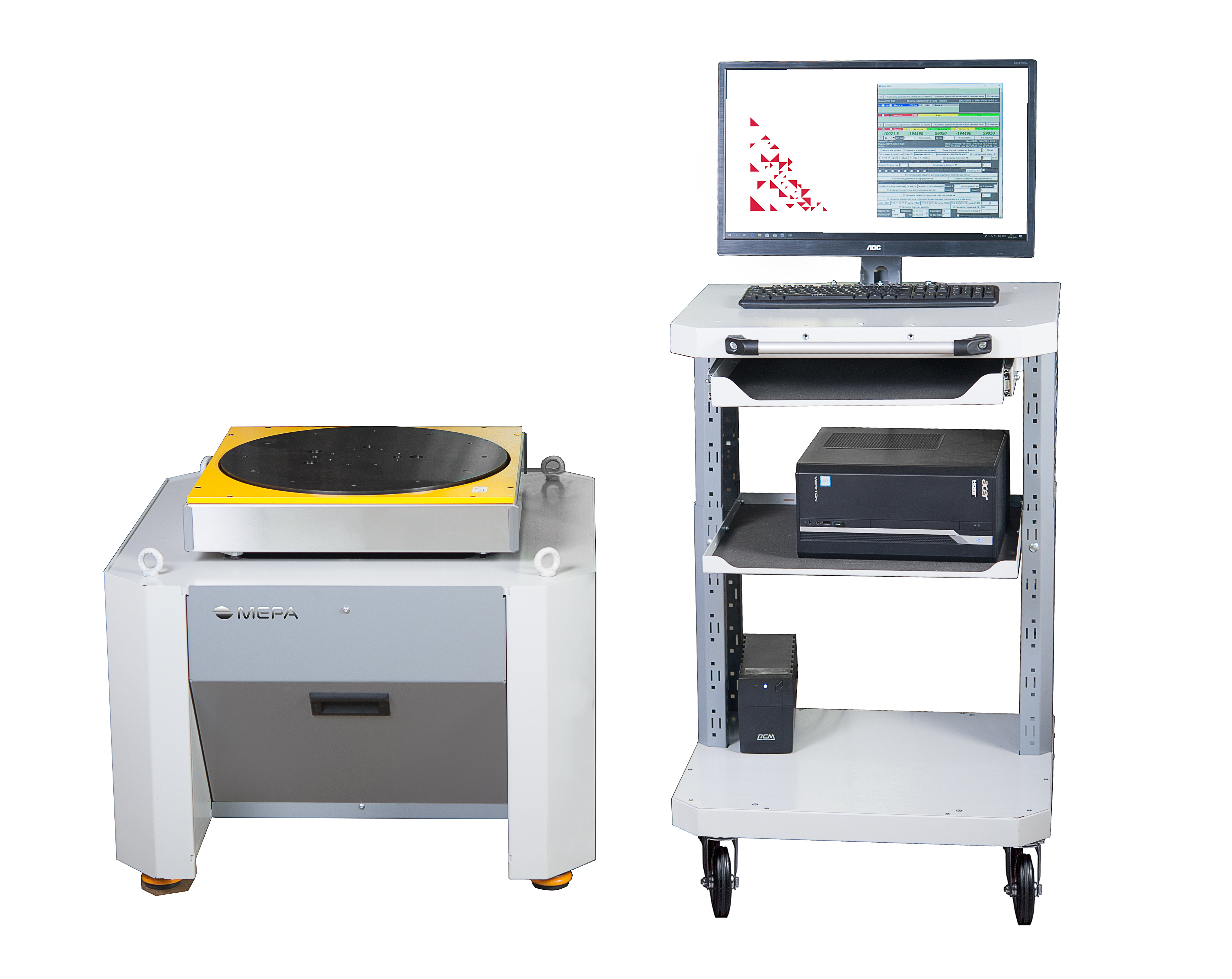

Моментные весы МЕРА применяются в составе автоматизированного рабочего места (АРМ) комплектовщика лопаток, в который входят:
- Управляющий компьютер (ноутбук);
- Кабель соединения прибора с ПК;
- Программное обеспечение распределения лопаток.
Характеристики и достоинства моментных весов МЕРА-ИСМ:
- Точное определение момента лопаток турбин;

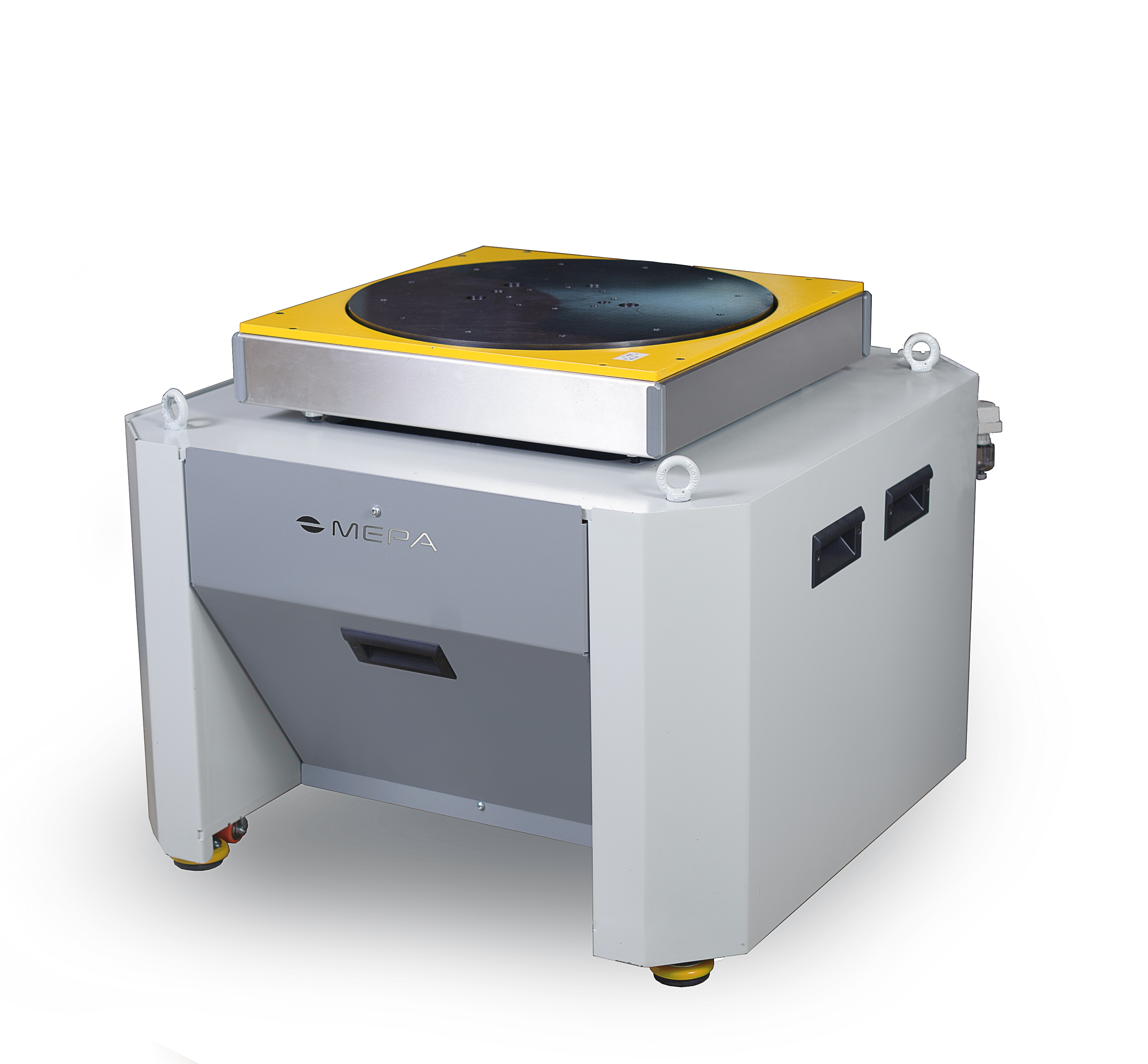

- Прибор укомплектован технологической платформой для гашения вибраций;
- Дисплей с многофункциональной клавиатурой;
- Адаптивный фланец подготовлен к креплению различных адаптеров для лопаток;
- Совместимость с устройствами предыдущего поколения, позволяет производить измерения с имеющейся оснасткой;
- Интерфейс связи с компьютером;
- Совместим со специальным программным обеспечением, автоматизирующим раскладку лопаток и балансировку облопаченных роторов;
- Тарировочная проставка для проведения калибровки поставляется в комплекте;
- Моментные весы поставляются с первичной поверкой.
Сервисная поддержка
Техническое обслуживание оборудования осуществляется в сервисном центре Мера в Москве;
Обучение персонала заказчика по вопросам эксплуатации оборудования проводится в учебном центре Мера в г. Москве.

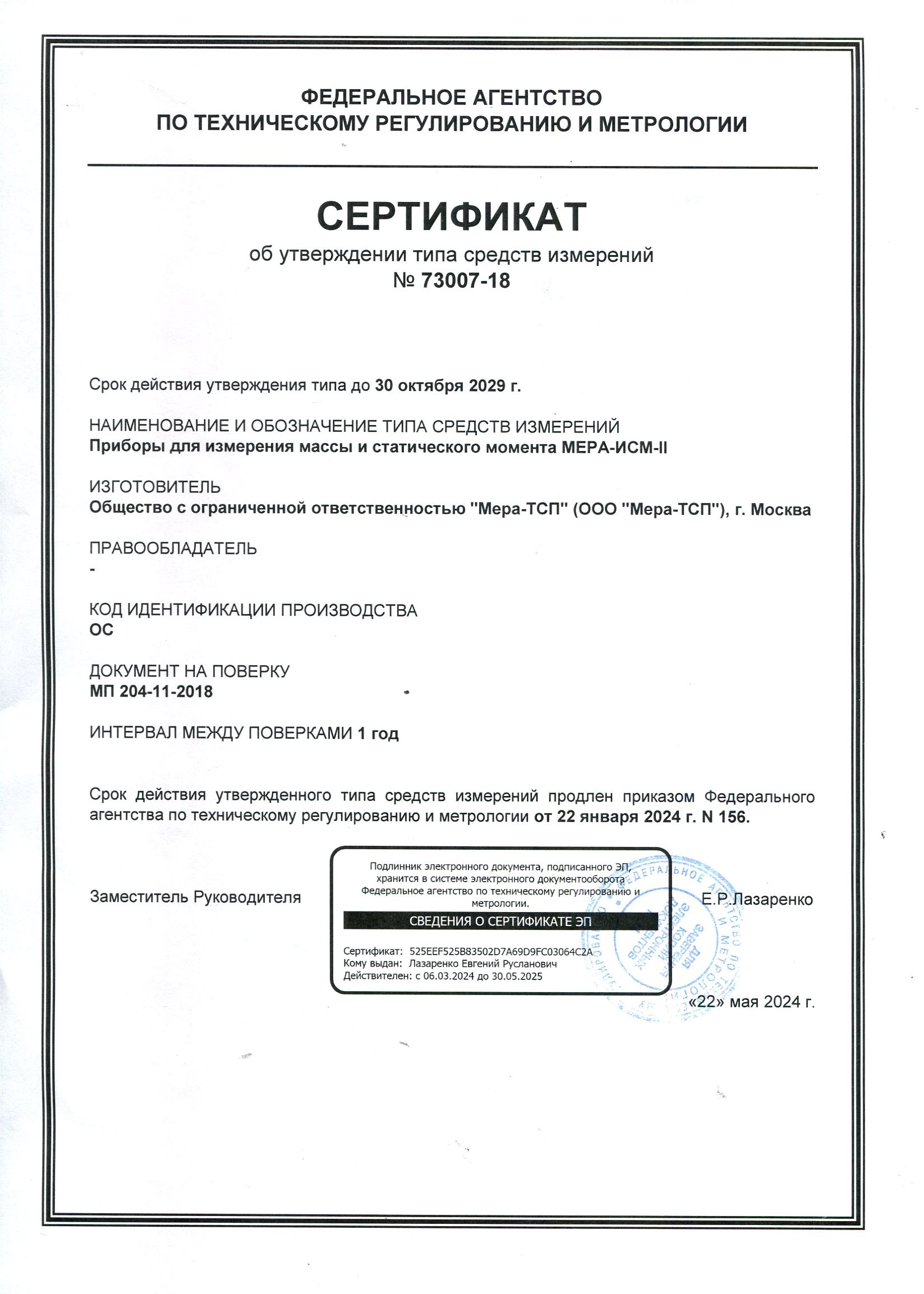

Прибор изготовлен по ТУ26.51.66-023-49290937-2017 Свидетельство об утверждении типа средств измерений RU.C.28.004.A №42169 Защита авторского права: ПАТЕНТ №2204117
| Модель | Измеряемый момент Мах, г*см | Измеряемый момент Min, г*см | Цена, руб. | Кол-во |
|---|---|---|---|---|
|
|
200000 | 100 | ||
|
|
400000 | 1000 | ||
|
|
400000 | 1000 | ||
|
|
400000 | 1000 |
| Модификации | ИСМ-II-5/10 | ИСМ-II-10/20 | ИСМ-II-15/30 | ИСМ-II-20/40 |
|---|---|---|---|---|
| Максимальная нагрузка, Max, кг | 10 | 20 | 30 | 40 |
| Пределы допускаемой абсолютной погрешности измерения массы mpe, г, в диапазоне взвешивания: | ||||
| от Min до 0,5 Max | ±0,5 | ±1 | ±2 | ±2 |
| св. 0,5 Max до Max | ±1 | ±2 | ±3 | ±4 |
| Максимальный продольный статический момент в координатах прибора Max ẓcт г*см | 200 000 | 400 000 | 400 000 | 400 000 |
| Минимальный измеряемый продольный статический момент в координатах прибора Maxẓcт г*см | 100 | 1 000 | 1 000 | 1 000 |
| Диапазон измерений поперечного статического момента в координатах прибора, Max ycт г*см | от -80 000 до + 80 000 | |||
| Действительная цена деления шкалы измерений статического момента d ст, г*см | 5 | 10 | 10 | 10 |
| Пределы допускаемой абсолютной погрешности измерения продольного и попечречного статических моментов в системе координат прибора, г.см | ±40 | ±80 | ±120 | ±160 |
Стандартная комплектация
- Моментные весы Мера-ИСМ необходимой модификации
- Тарировочная проставка (для проведения калибровки)
- Технологическая платформа
- Кабель связи с компьютером
- Кабель заземления
- Адаптер сетевого питания
- Руководство по эксплуатации с отметкой о первичной поверке
- Упаковка для хранения и транспортировки (металлический кейс, либо деревянный контейнер)
Дополнительная комплектация
- Персональный компьютер с установленным ПО "АРМ-комплектовщика лопаток"
 |
