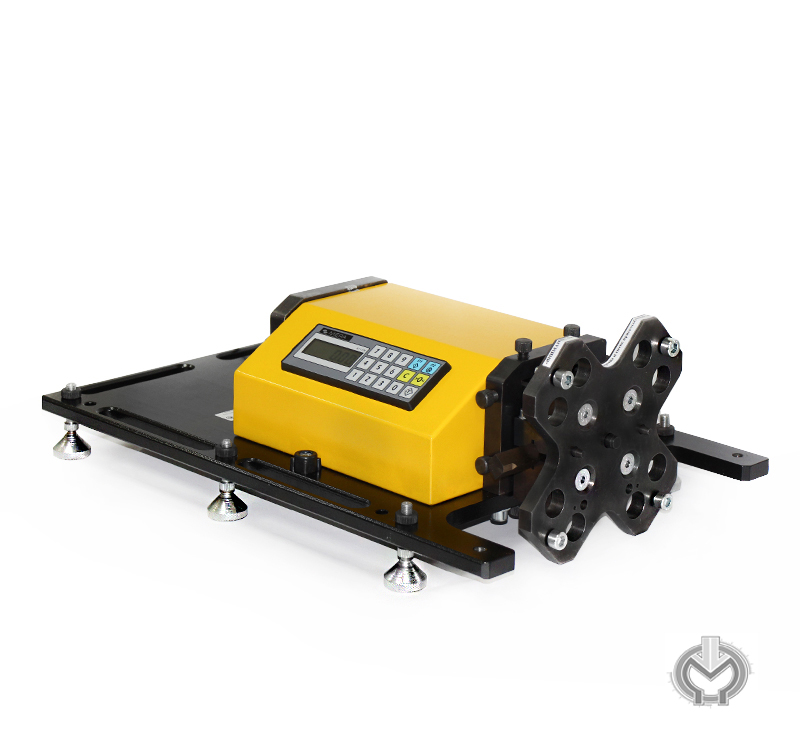

Моментные весы для лопаток турбин МЕРА-ИСМ (одноосевые)

Одноосевые моментные весы МЕРА-ИСМ для измерения абсолютного статического момента лопаток газотурбинных двигателей (ГТД) относительно оси вращения турбины.

Описание
Модели и опции
Технические характеристики
Комплектация
Сертификаты

Моментные весы МЕРА применяются в составе автоматизированного рабочего места (АРМ) комплектовщика лопаток, в который входят:

  • Управляющий компьютер (ноутбук);
  • Кабель соединения прибора с ПК;
  • Программное обеспечение распределения лопаток.

Характеристики и достоинства моментных весов МЕРА-ИСМ:

  • Точное определение момента лопаток турбин;

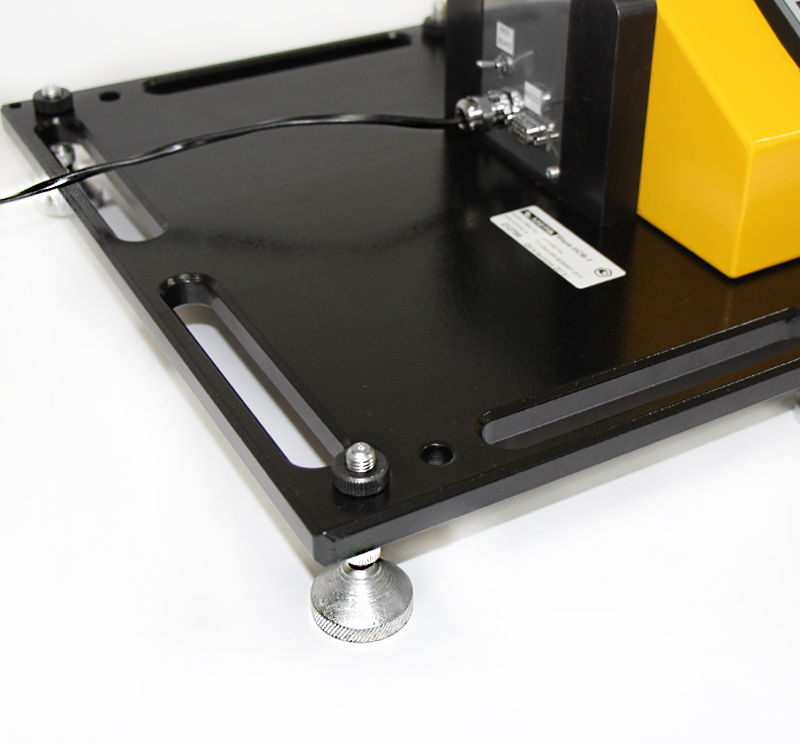

  • Прибор укомплектован технологической платформой для гашения вибраций;

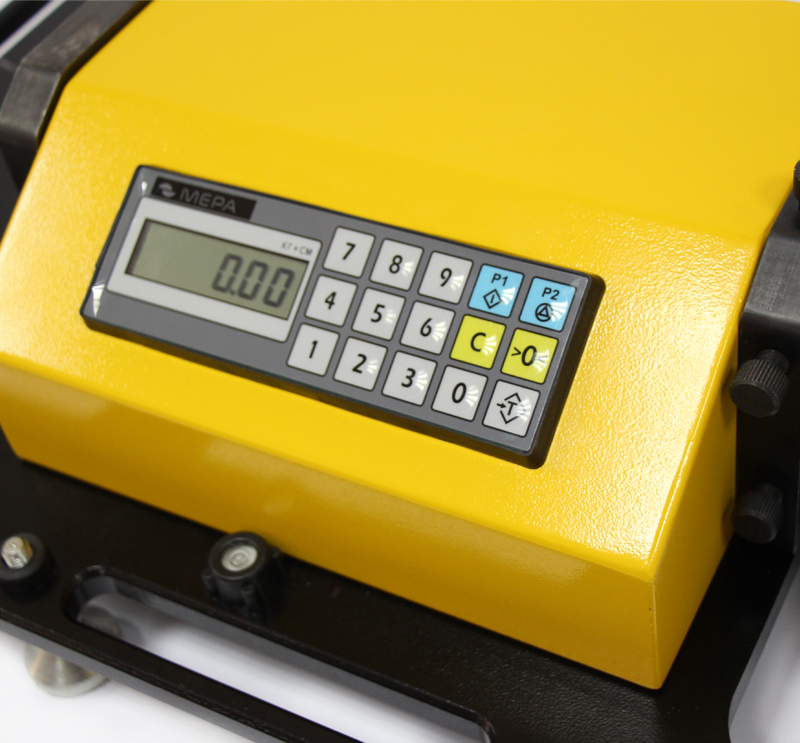

  • Дисплей с многофункциональной клавиатурой;

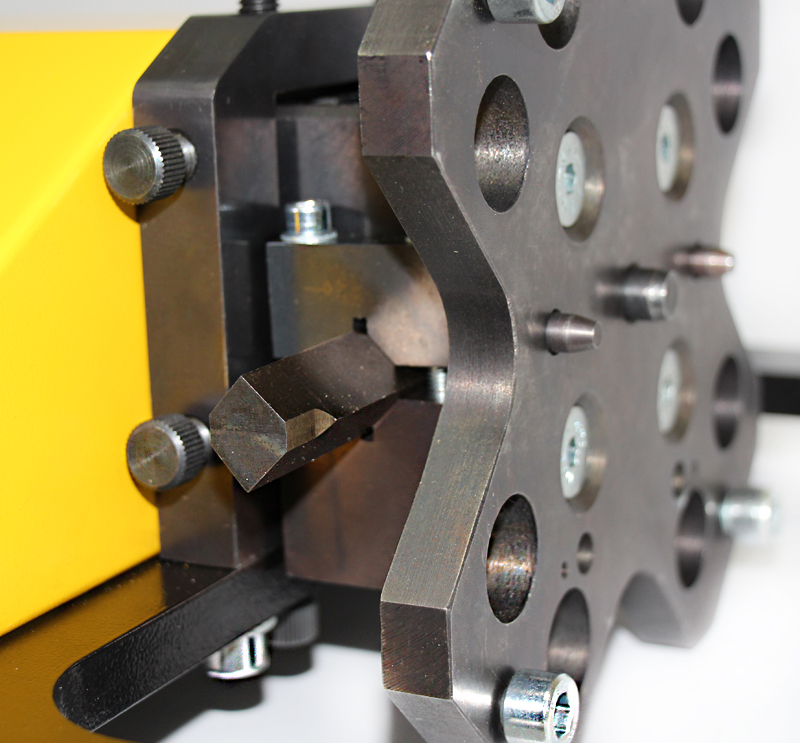

  • Адаптивный фланец подготовлен к креплению различных адаптеров для лопаток;
  • Совместимость с устройствами предыдущего поколения, позволяет производить измерения с имеющейся оснасткой;
  • Интерфейс связи с компьютером;
  • Совместим со специальным программным обеспечением, автоматизирующим раскладку лопаток и балансировку облопаченных роторов;

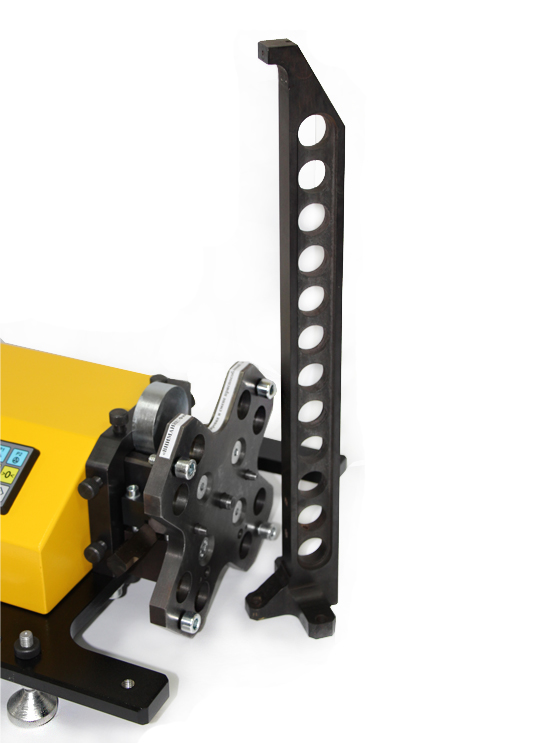

  • Тарировочная проставка для проведения калибровки поставляется в комплекте;
  • Моментные весы поставляются с первичной поверкой.

Сервисная поддержка
Техническое обслуживание оборудования осуществляется в сервисном центре Мера в Москве.

Обучение персонала заказчика по вопросам эксплуатации оборудования проводится в учебном центре Мера в г. Москве.

Прибор изготовлен по ТУ4343-006-49290937-2010
Свидетельство об утверждении типа средств измерений RU.C.28.004.A №42169
Защита авторского права: ПАТЕНТ №2204117

Модель Измеряемый момент Мах, г*см Измеряемый момент Min, г*см Дискретность отсчета, г*см Цена, руб. Кол-во
2500/10000 25 0,1/0,5
12 500/50 000 125 0,5/2
50 000/200 000 500 2/5
250 000/1 000 000 2500 10/50
Заказать
Модификации ИСМ-0,01 ИСМ-0,05 ИСМ-0,2 ИСМ-1
Прибор изготовлен по ТУ ТУ 4343-006-49290937-2010
Питание от сети В/Гц 220/50
Потребляемая мощность, Вт, не более 40
Погрешность измерения к НИМ¡ % 0,02
Диапазон компенсации статического момента (без изменения НИМ₁ от НИМ₂ в %) не более 30
Диапазон рабочих температур, С от +10 до +35
Масса устройства, кг 20 50
Габаритные размеры (ДхШхВ) мм 360х300х200 700х400х300

* НИМ Наибольший измеряемый момент или максимальный измеряемый момент (Max).

Стандартная комплектация

  • Моментные весы Мера-ИСМ необходимой модификации
  • Тарировочная проставка (для проведения калибровки)
  • Технологическая платформа
  • Кабель связи с компьютером
  • Кабель заземления
  • Адаптер сетевого питания
  • Руководство по эксплуатации с отметкой о первичной поверке
  • Упаковка для хранения и транспортировки (металлический кейс, либо деревянный контейнер)

Дополнительная комплектация

  • Персональный компьютер с установленным ПО "АРМ-комплектовщика лопаток"

Россия патент на изобретение №2204117

Свидетельство о регистрации ПО АРМ Комплектовщика лопаток

Весы моментные ИСМ-I

Заключение Минпромторга РФ
