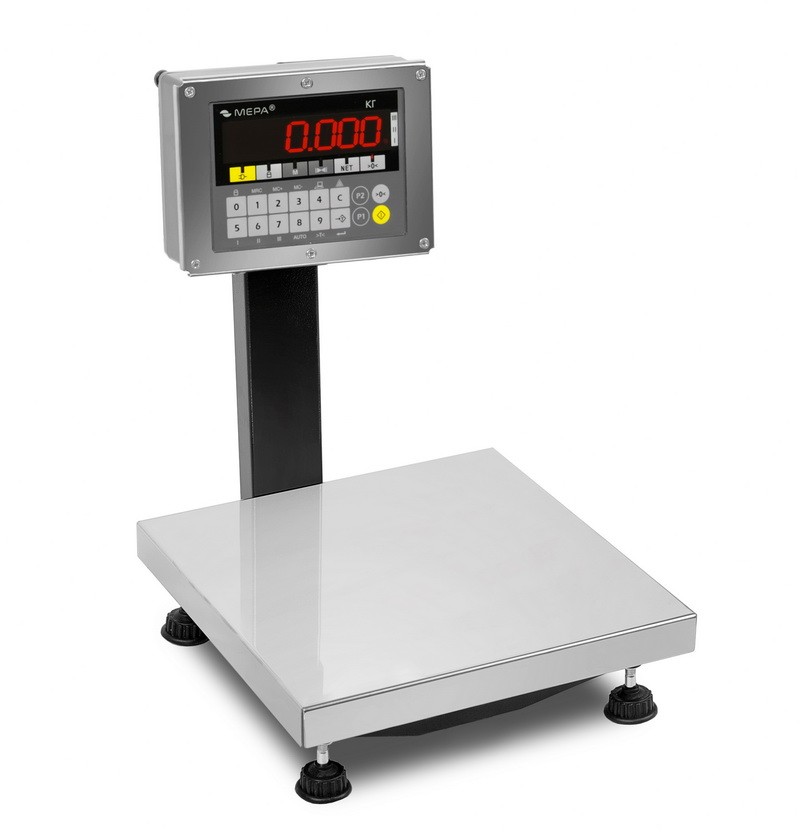

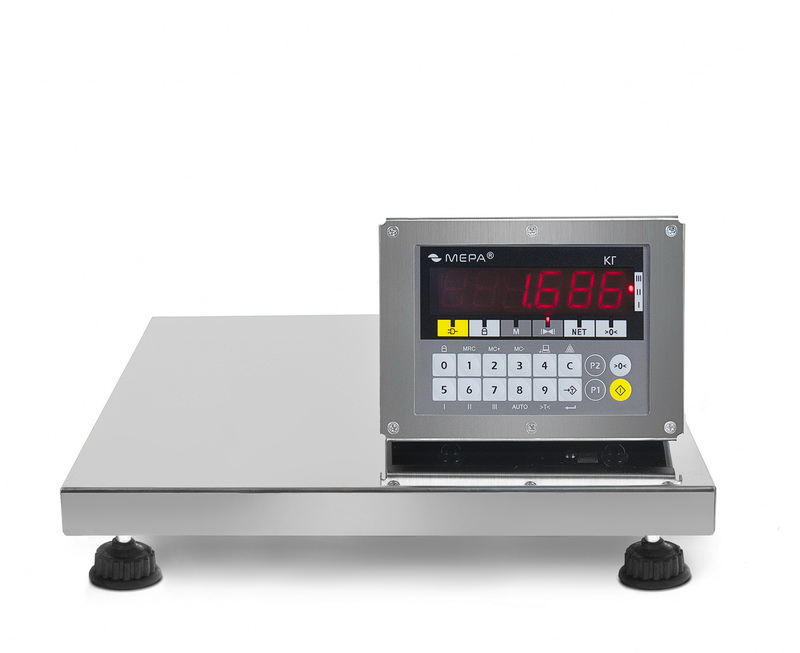

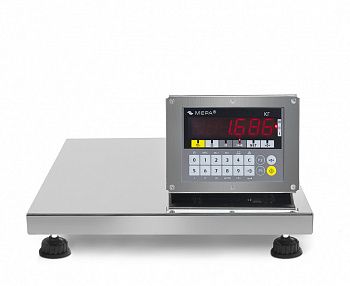

Весы с дозированием ПВм, с модулем управления частотным преобразователем

Многодиапазонные платформенные весы для организации одно- или двухскоростного, однокомпонентного дозирования. Выпускаются в настольном и напольном исполнении. В зависимости от модели реализуют измерение массы и дозирование грузов от 20г до 600кг.

Макс. нагрузка: 30, 150, 300, 600

Кол-во диапазонов взвешивания: 3

Цена от: 23 352,00 руб.
Быстрый заказ
Описание
Модели и опции
Технические характеристики
Комплектация
Сертификаты


Модуль управления частотным преобразователем

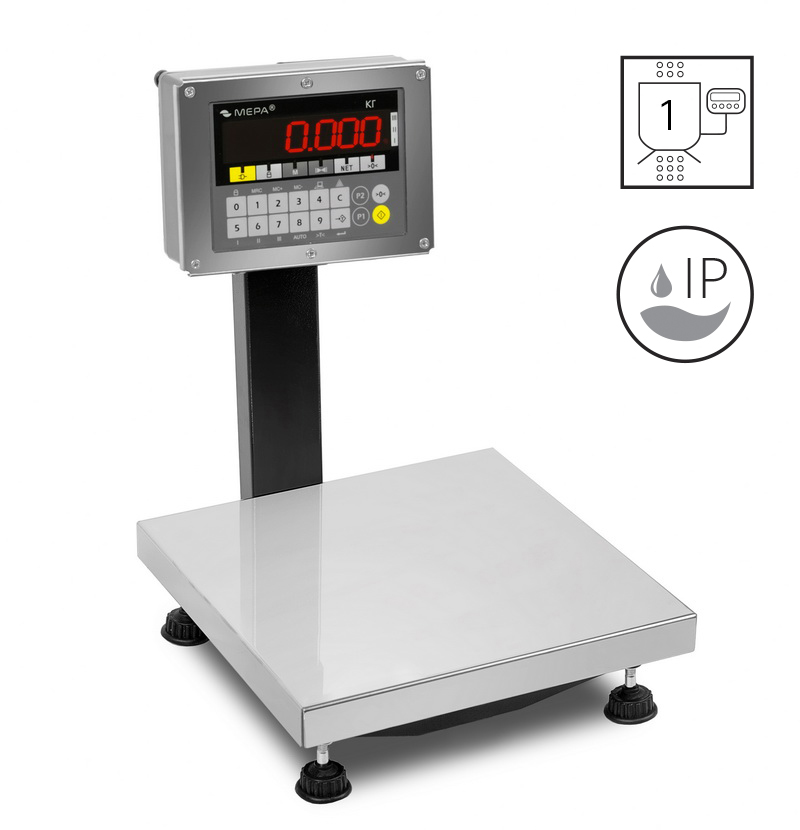

Предназначен для формирования двухуровневого аналогового сигнала управления частотным преобразователем и сигнала старта частотного преобразователя. Используется для организации  односкоростного или двухскоростного, однокомпонентного дозирования на базе весов.


Алгоритм работы

При подаче команды старт дозирования с клавиатуры терминала или с внешней кнопки, на аналоговом выходе устанавливается максимальное напряжение и формируется импульс старта частотного преобразователя, путем замыкания выходных контактов весоизмерительного прибора на 1 сек. Переход на меньшую скорость происходит при достижении массы на весах равной или большей массы дозы, минус величина смещения. Напряжение на аналоговом выходе меняется на значение, запрограммированное пользователем.
По достижению на весах значения массы, равной массе дозы, напряжение на аналоговом выходе
снижается до 0.
В весах настраивается режим работы дозирования массы брутто или нетто. При дозировании, в режиме массы нетто, после старта дозирования происходит автоматическая установка массы тары. Масса дозы, величина смещения и режим работы весов сохраняются в энергонезависимой памяти и не теряются после выключения и включения весов. Весы поддерживают автоматическое суммирование масс отвесов.

Технические характеристики

Выход старта частотного преобразователя
Наличие оптической изоляции да
Допустимое напряжение, не более, В 100
Ток не более, мА 50
Аналоговый выход
Наличие оптической изоляции да
Допустимое напряжение, не более, В 25
Ток не более, мА 1
Источник опорного напряжения Внешний


Характеристики и достоинства весов

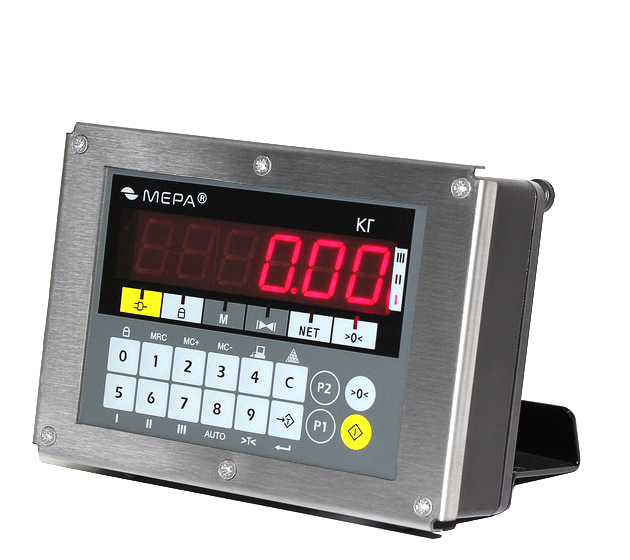

  • Съемный терминал в металлическом корпусе с панелью из нержавеющей стали
     и уровнем пылевлагозащиты IP-65;
  • Яркий светодиодный дисплей;
  • Возможность крепления терминала на стену или в щит
     при комплектации специальным кронштейном;
  • Верх грузоприемной платформы из нержавеющей стали;
  • Трехдиапазонный режим измерения массы обеспечивает высокую точность измерения
     при варьировании нагрузок;
  • Работа от сети и аккумулятора, время автономной работы до 8 часов;
  • Самодиагностика неисправностей;
  • Возможность подключения к автоматизированной системе поверки «АРМП-МЕРА-D» NEW!

Функции весов

  • Компенсация массы тары  (ввод массы тары взвешиванием, либо в ручную);
  • Сравнение масс;
  • Суммирование;
  • Счетный режим;
  • Многодиапазонный режим.


Соответствие стандартам

Весы поверены
Сертификат об утверждении типа СИ РФ № 50584-12
Изготовлены по ТУ 4274-004-49290937-2012

Сертификат об утверждении типа СИ в Республике Беларусь № 15702
на территории Республики Беларусь весы представлены модельным рядом МЕРА-ВТП
Изготовлены по ГОСТ OIML R76-1-2011


Модель Макс. нагрузка, кг Мин. нагрузка, г Цена деления, e=d, г Размер платформы весов, мм Цена, руб. Кол-во
3/15/30 20 1/5/10 300х300 23 352,00
3/15/30 20 1/5/10 400х400 24 054,00
30/60/150 200 10/20/50 400х400 27 810,00
30/60/150 200 10/20/50 600х400 27 810,00
60/150/300 400 50/100/200 850Х650 36 564,00
150/300/600 1000 50/100/200 850Х650 36 989,00
Интерфейс
Крепление терминала
Заказать
Технические характеристики ПВм-3/30-П ПВм-3/150-П ПВм-3/300-П ПВм-3/600-П
Тарокомпенсация, кг 5 20 40 80
Весы изготовлены в соответствии с ТУ 4274-004-49290937-2012
Питание от сети В/Гц 220В/50Гц
Потребляемая мощность, Вт, не более 25
Встроенный источник автономного питания Свинцовый аккумулятор, 6 В
Диапазон рабочих температур, °С от -10 до + 40
Защита терминала IP-65
Защита платформы IP-54 IP-65
Высота стойки, мм 400 700
Масса (брутто), кг 7 22 42 42
Габаритные размеры упаковки (ДхШхВ), мм 550х420х150 720х510х160 920х720х180 920х720х180
Гарантийный срок датчика силы, мес 36
Гарантийный срок весов, мес 12

Стандартная комплектация

  • Весоизмерительная платформа
  • Весоизмерительный терминал ВТ-1 (IP-65)  с модулем управления частотным преобразователем
  • Стойка крепления терминала
  • Адаптер сетевого питания
  • Паспорт источника питания
  • Руководство по эксплуатации с отметкой о первичной поверке
  • Упаковка (картонный короб)
Дополнительная комплектация:
  • Интерфейсы: USB, Ethernet, Wi-Fi
  • Кабель RS-232
  • Кронштейн крепления терминала к стене
  • Кронштейн крепления терминала в щит
  • Кронштейн для защиты кабелей и разъемов от механических повреждений
  • Программное обеспечение для интеграции в весов в системы учета и работы с внешними устройствами
  • Дополнительный терминал любой модификации (Модельного ряда ВТ-1)
  • Модуль дополнительного терминала любой модификации модельного ряда ВТ-1
    Примечание!!! При встраивании данного модуля, комплектация интерфейсами связи  USB, Ethernet или Wi-Fi недоступна!
  • Кабель платформы большей длины. Для весов с максимальной нагрузкой MAX до 30 кг - 1,5 м; для весов от 150 кг - 1м
  • Программное обеспечение для интеграции в весов в системы учета и работы с внешними устройствами

Описание модулей и интерфейсов

Модуль подключения Ethernet

Позволяет подключать весоизмерительный прибор в локальные сети TCP/IP
Встроенный WEB-сервер позволяет:


Модуль дополнительного терминала

Предназначен для вывода на дополнительный терминал информации весоизмерительного прибора и позволяет управлять весоизмерительным прибором. Среда обмена данными RS232.

ПРИМЕЧАНИЕ При встраивании данного модуля, комплектация интерфейсами связи USB, Ethernet или Wi-Fi недоступна.
