Характеристики
• Оснащен специализированным разъемом для подключения весов;
• Обеспечивает питание весов от USB;
• Одновременная работа нескольких переходников на одном ПК.
• USB протокол Rev 2.0 (full speed); • Драйверы для ОС: Windows 98, ME, W2K, XP, Windows 7, Windows 8, Windows 10, Linux и Mac OS X. Подходит для весов МЕРА модельных следующих модельных рядов:
• Весы потчовые ВП;
• Весы настольные ПВм,
• Весы неавтоматического действия МЕРА-ВТП модификации МЕРА-ВТП-Н.
Краткая инструкция по подключению и эксплуатации:
Шаг1. Подключите переходник

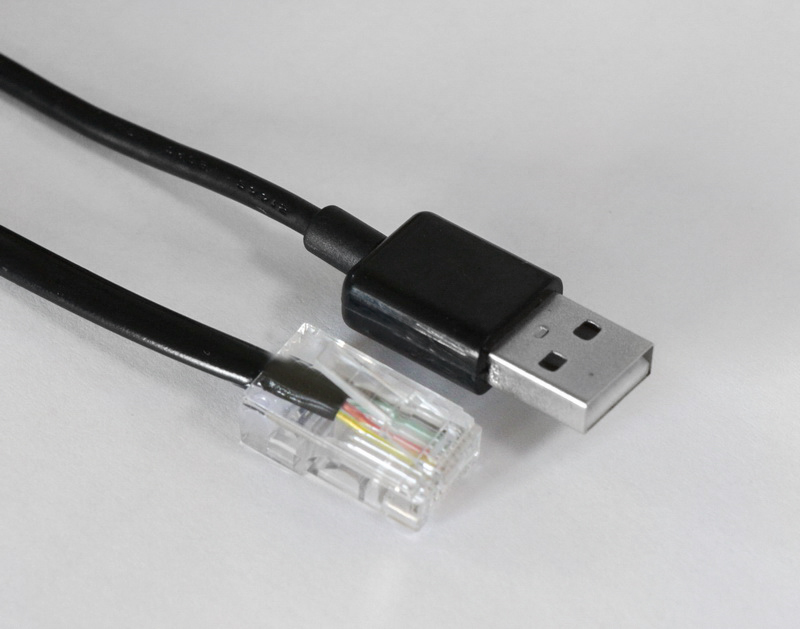

Подключите переходник к компьютеру и весам. Для подключения устройства к ПК используйте разъем кабеля USB-A. Разъем RJ45 подключается к гнезду в основании весов с надписью «Послед.канал».
Шаг.2 Установка драйвера устройства
Для подключения переходника к компьютеру необходима однократная установка драйвера и настройка порта.
Для дальнейшей работы переходника с данным компьютером установки драйвера не требуется.
При наличии подключения к сети Internet операционные системы Windows 7, Windows 8, Windows 10 автоматический скачивают и устанавливают драйвер при первом подключении переходника к ПК.

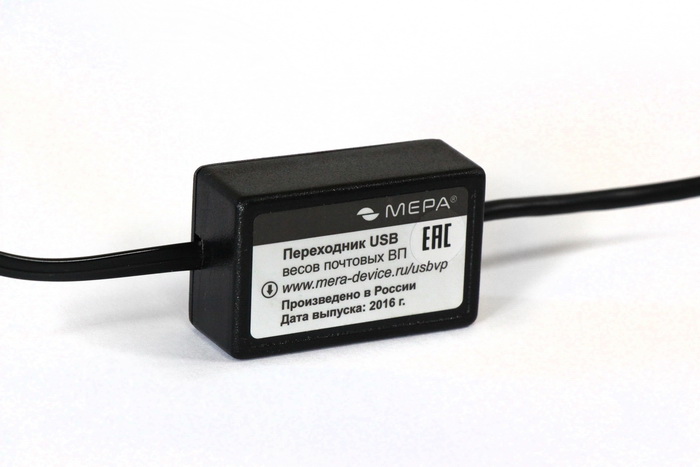

Более ранние версии операционной системы Windows требуют скачивания драйвера вручную. Для этого необходимо пройти по ссылке указанной на корпусе переходника USB
ссылка на драйвер скачать и распаковать архивный файл с драйвером.
При запросе системой местонахождения драйвера укажите системе на распакованную из скачанного ранее архива папку.
Шаг. 3 Настройка порта компьютера.
После установки драйвера в компьютере создаётся СОМ-порт с установленными по умолчанию следующими параметрами:
• Скорость (бит/с) – 9600;
• Биты данных – 8;
• Чётность – нет;
• Стоповые биты – 1;
• Управление потоком – нет;
• Номер СОМ порта - первый свободный.

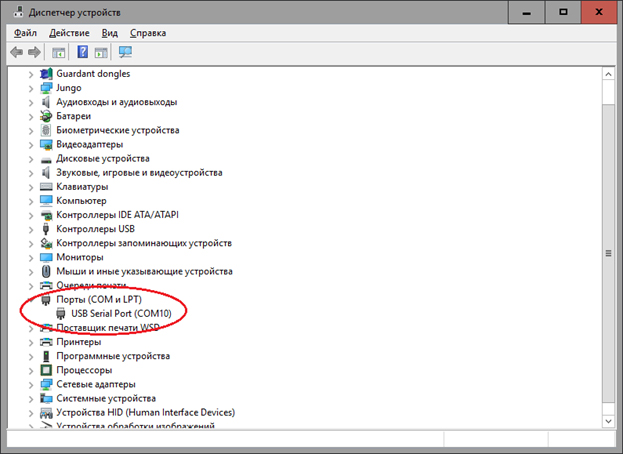

Назначенный номер можно узнать в «Диспетчере устройств»:
Для изменения параметров порта выделить строку «USB Serial Port (COMx)» и через меню «Действие» - «Свойства» на закладке «Параметры порта» нажать кнопку «Дополнительно». Отобразится окно, где можно изменить номер СОМ порта, присвоенный преобразователю. При подключении преобразователя в другой USB порт компьютера номер СОМ-порта сохраняется. При подключении другого преобразователя даже в тот-же USB-порт компьютера создается СОМ-порт с новым номером.
Примечания:
• Если переходник хранился при отрицательных температурах перед его использованием необходимо выдержать его при комнатной температуре не менее 2 часов;
• Не устанавливайте весы опорами на кабель переходника. Сконфигурируйте интерфейс весов в соответствии с инструкцией к весам;
• Не рекомендуется отключать переходник от компьютера при работе программы обмена данными с весами.
Полезные ссылки.
• Ссылка для скачивания драйвера для ранних версий ОС Windows:
https://www.mera-device.ru/usbvp
• Другие драйвера виртуального COM порта:
http://www.ftdichip.com/Drivers/VCP.htm
