Рама ВТП для приямка

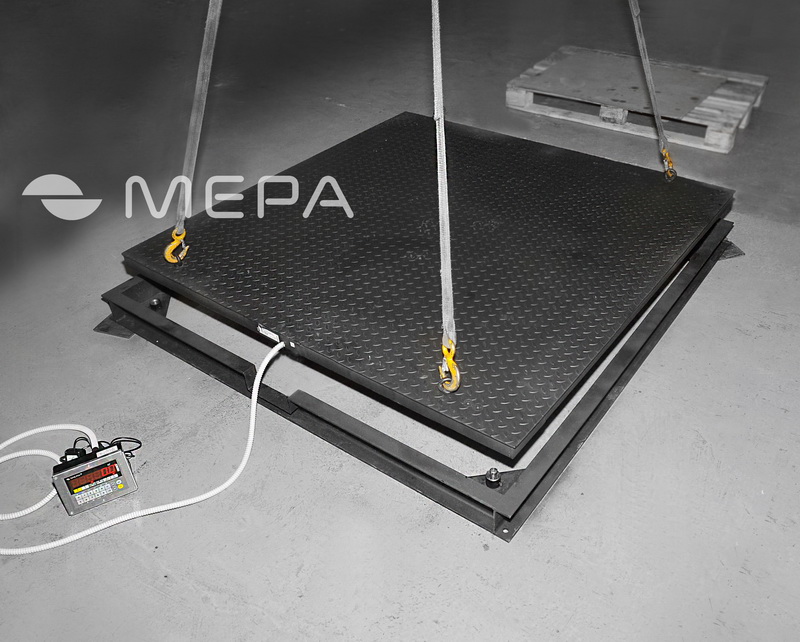

Рама предназначена для монтажа платформенных весов марки МЕРА-ВТП в уровень с полом. Для этого грузоприемная платформа весов устанавливается в углубление (приямок), подготовленного в бетонном полу.

Цена от: 12 080,00 руб.
Быстрый заказ
Описание
Модели и опции
Технические характеристики
Комплектация

Характеристики

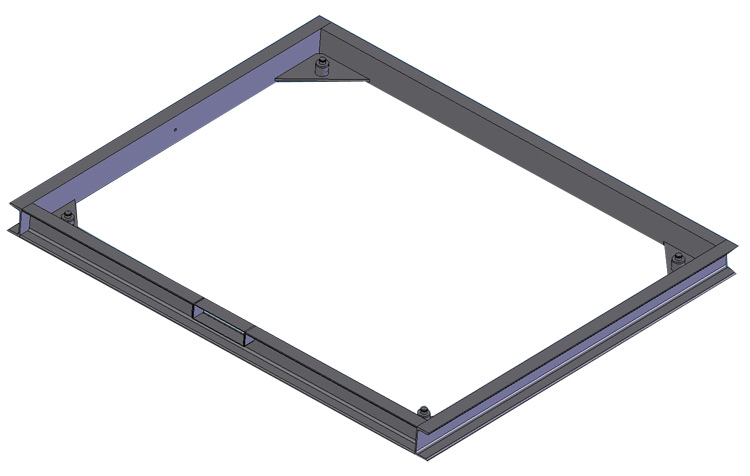

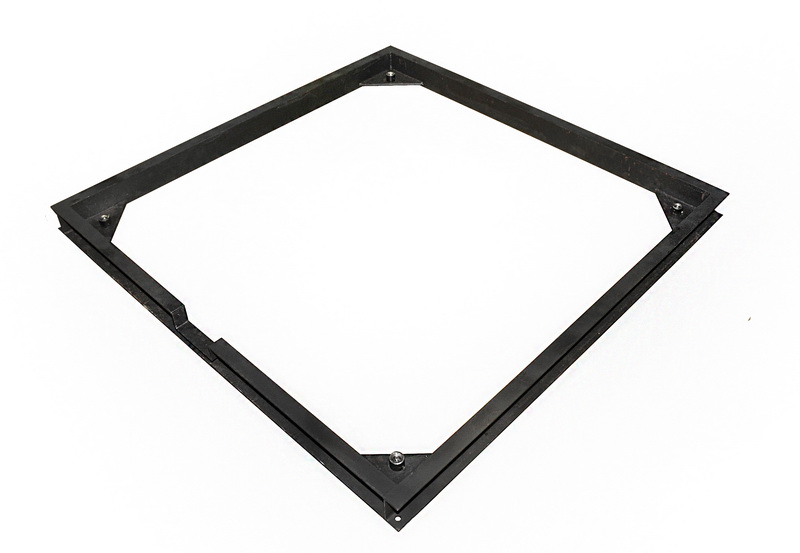

  • Рама представляет собой сварную конструкцию из швеллеров, которая заливается в бетонный пол, при этом важно выставить горизонтальную плоскость по уровню;
  • Материал рамы - конструкционная сталь с покрытием, либо нержавеющая сталь (по заказу);
  • Рама имеет 4 посадочных места со сферическими упорами для установки на них грузоприемной платформы и "карман" для вывода кабеля, который прикрывается крышкой;

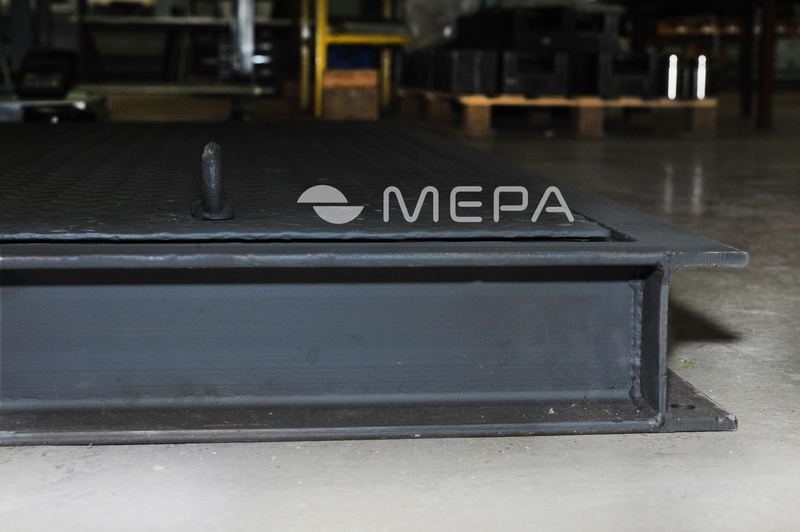

  • Конструкция рамы обеспечивает необходимый контурный зазор (10 мм) между платформой и рамой, что защищает платформу от соприкосновения* к бортам приямка и самой раме.
Модель Длина, мм Ширина, мм Размер платформы весов, мм Цена, руб. Кол-во
1112 1112 1000х1000 12 080,00
1312 1112 1000х1200 13 220,00
1612 1362 1250х1500 15 820,00
1612 1612 1500х1500 17 880,00
2124 1612 1500x2000 21 800,00
2124 2124 2000х2000 24 820,00
3124 2124 2000x3000 28 220,00
4158 2124 2000x4000 50 000,00
4158 3124 3000x4000 60 000,00
6168 2124 2000x6000 60 000,00
Материал исполнения
Изделие 1000х1000 1000х1200 1250х1500 1500х1500 1500х2000
Высота, мм 160 160 160 160 160
Габаритные размеры, ДхШхВ, мм 1112х1112х100 1112х1312х100 1362х1612х100 1612х1612х100 1624х2124х120
Масса нетто, кг 43 47 55 67 88
Изделие 2000х2000 2000х3000 2000х4000 2000х6000 3000х4000
Высота, мм 160 160 160 160 160
Гараритные размеры, ДхШхВ, мм 2124х2124х120 2124х3124х120 4158х2124х120 6168х2214х120 4158х3214х120
Масса нетто, кг 97 120 212 278 249

Примечание: Монтажная рама вкладывается в упаковку с соответствующей грузоприемной платформой ВТП. Для расчета общей массы весов необходимо добавить массу нетто монтажной рамы к массе брутто грузоприемной платформы.

  • Рама для приямка необходимого типоразмера и материала исполнения
  • Транспортная тара (деревянный поддон, пленка с пузырьковым наполнителем)
