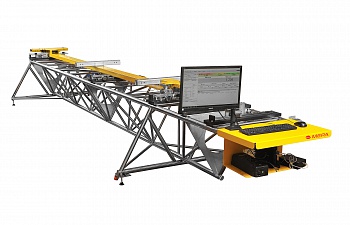

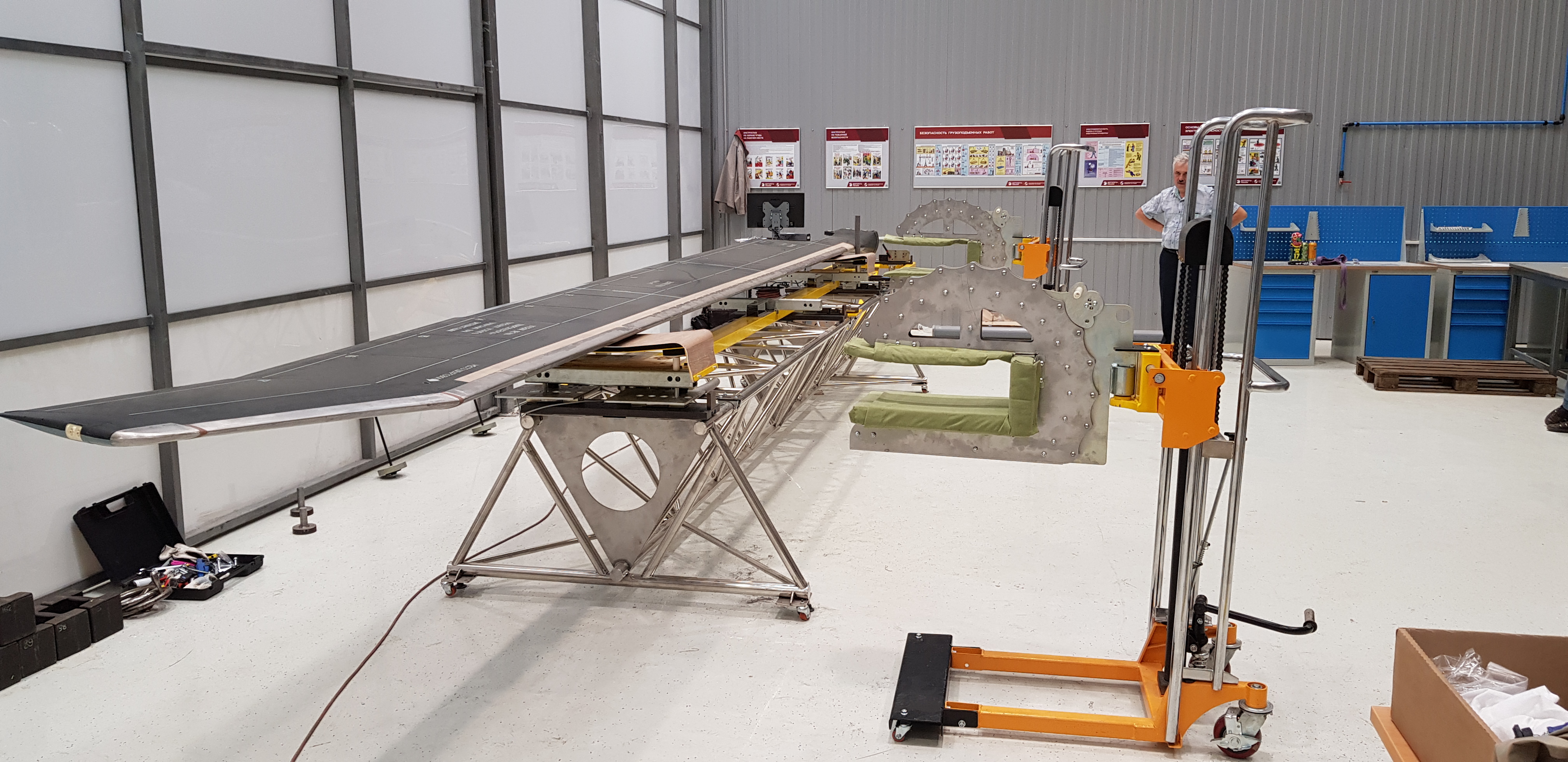

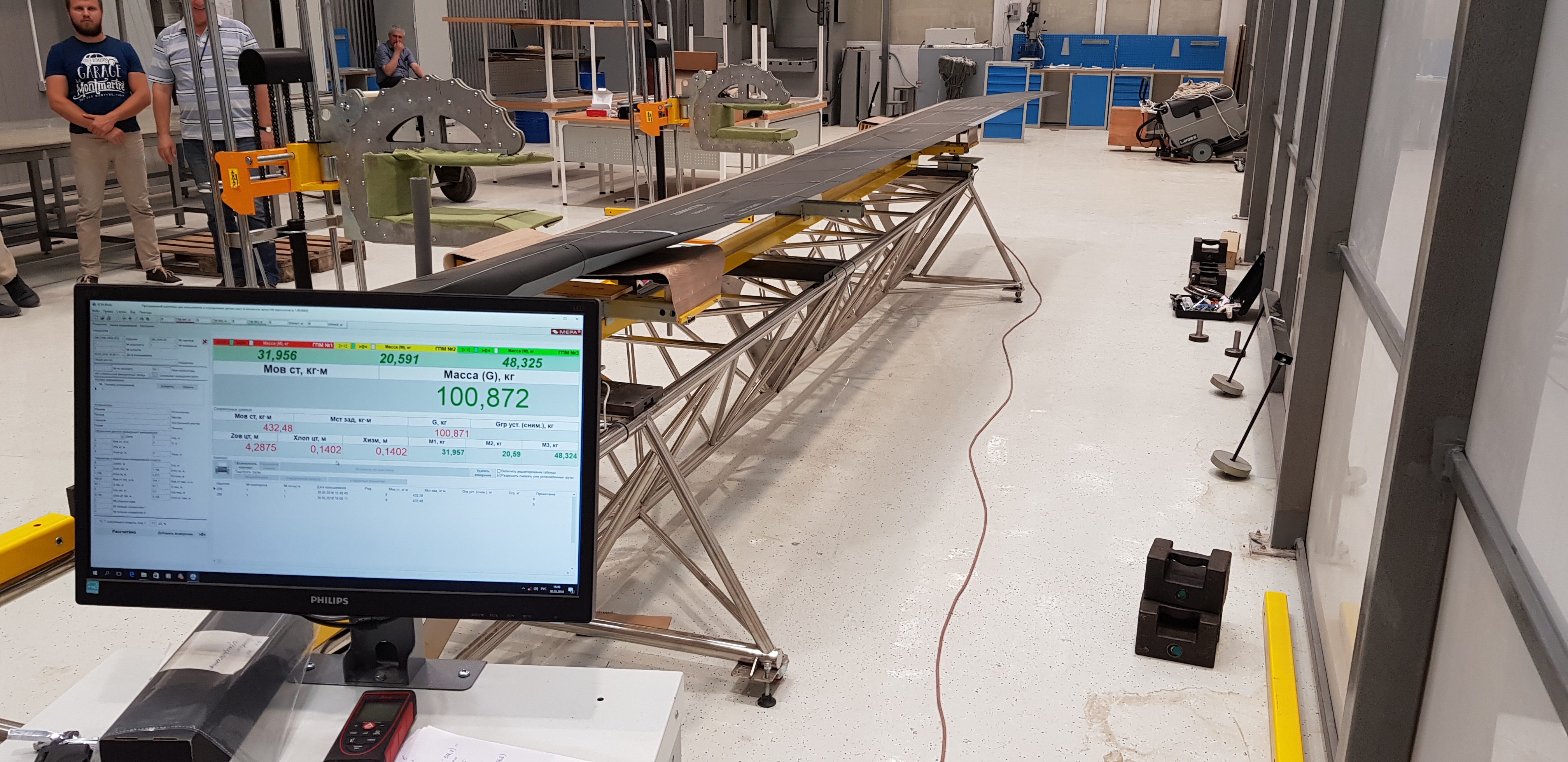

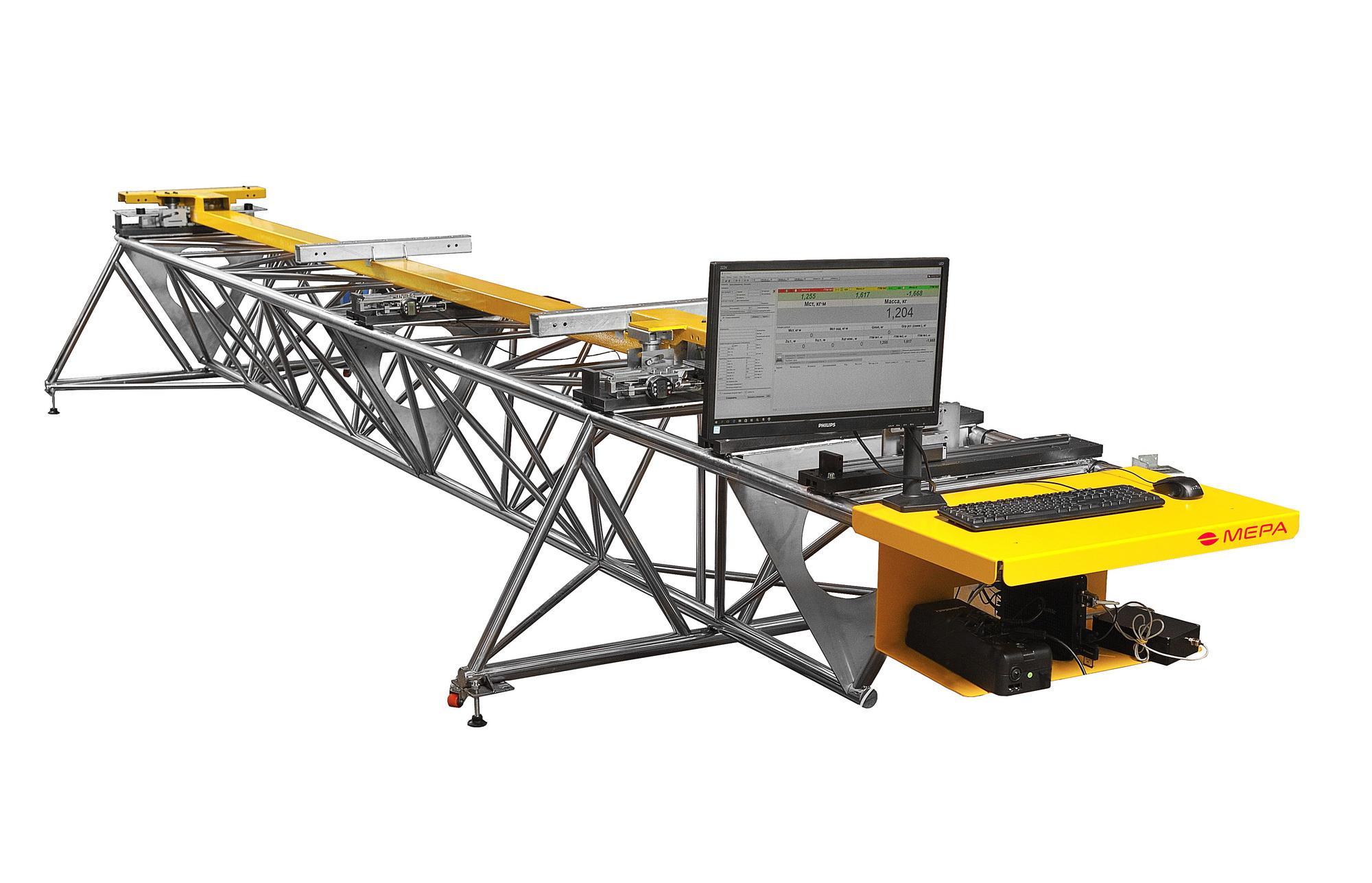

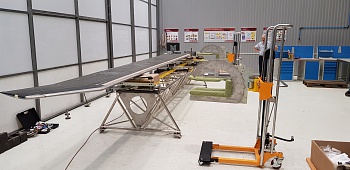

Стенд "Комплекс балансировочный БАЛАНСИР"

Специализированное оборудование для измерений и автоматизированного расчета комплекса параметров лопастей вертолета в технологическом процессе сборки и приемосдаточных испытаний. Стенд обеспечивает измерение массы, статического момента и координат центра масс лопасти, проведение расчета массы балансировочных грузов.

Описание
Технические характеристики
Комплектация
Сертификаты

Состав измерительного комплекса для ЛА

  • Стенд с весоизмерительными модулями модификации БАЛАНСИР (ГР№ 68947-17);
  • Устройства измерения положений передней кромки лопасти;
  • Ложементы для установки лопастей;

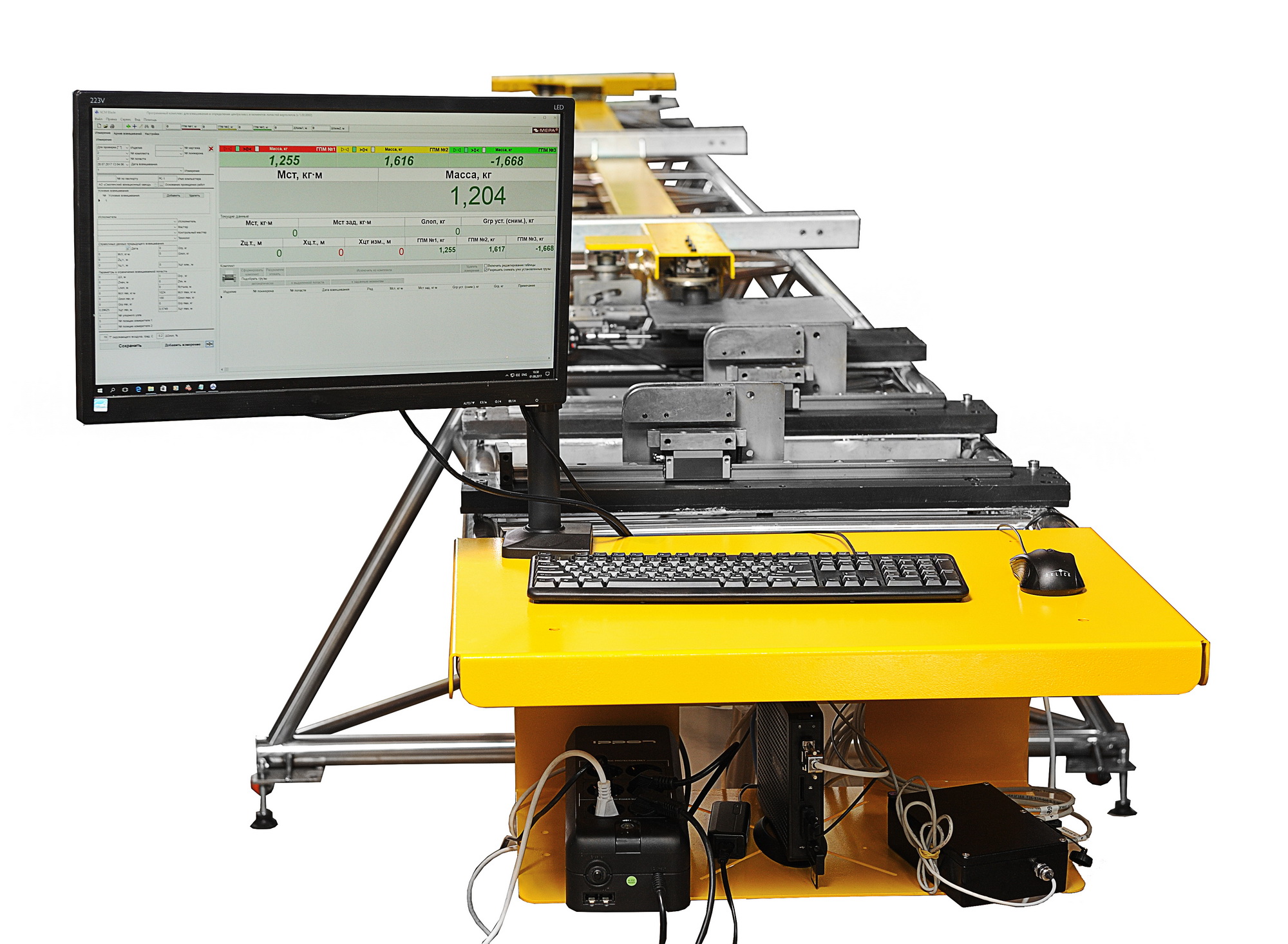

  • Блок компьютерного управления с программным обеспечением KCM Blade.

Измеряемые параметры

  • Масса лопасти;
  • Статический момент лопасти относительно оси вращения;
  • Координата центра масс лопасти относительно передней кромки.
  • Функционал программного обеспечения

    Программное обеспечение «КСМ Blade» обеспечивает обработку и визуализацию данных при измерениях с формированием соответствующих протоколов.

    Функционал программного обеспечения

    • Расчет массы балансировочных грузов;
    • Подбор комплекта лопастей;
    • Формирование протокола измерений;
    • Архивирование результатов измерений.
    • Поддержка

      • Монтаж, запуск оборудования в эксплуатацию на объекте заказчика;
      • Обучение эксплуатирующего персонала с выдачей свидетельств;
      • Техническое и метрологическое обслуживание в течение всего срока службы в сервисном центре МЕРА.

      Соответствие стандартам
      Измерение проводится в соответствии с документом «ГСИ Определение координат проекции центра тяжести объекта, полной массы и статического момента с применением комплекса весоизмерительного «БАЛАНСИР».
      Методика измерений Рег. № ФР.1.28.2018.29073

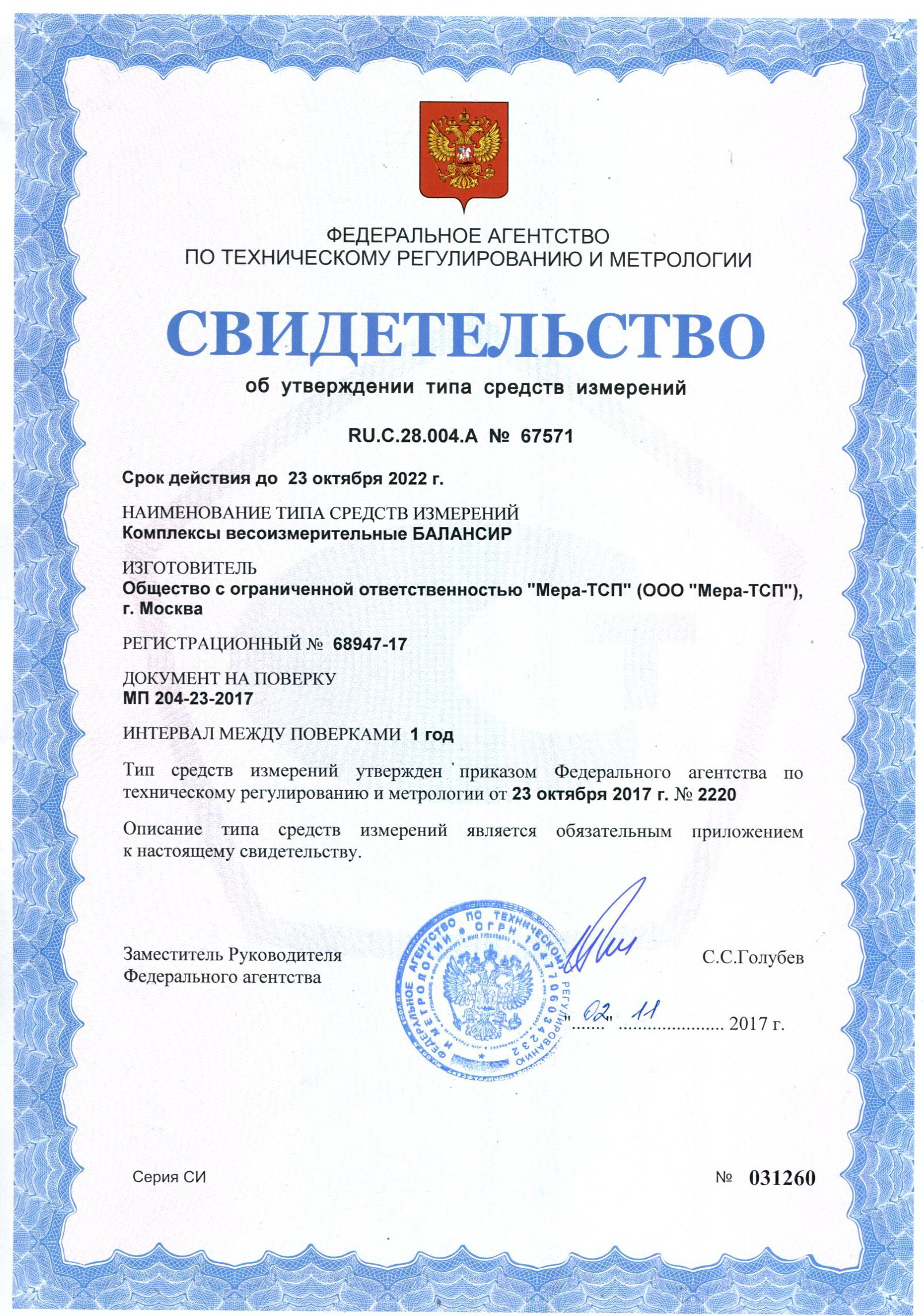

      Номер в Гос. реестре средств измерений РФ № 68947-17


Характеристика Значение
Максимальная нагрузка, Мах, кг 150*
Минимальная нагрузка , Min, кг 10
Погрешность измерения массы, г ±10
Цена деления шкалы измерения массы, г 1
Наибольший измеряемый статический момент, кг*м 1050
Наименьший измеряемый статический момент, кг*м 10
Цена деления шкалы измерения статического момента, кг*м 0,02
Погрешность измерения статического момента относительно оси вращения,
δМлопст, кг*м, не более


±0,2
Погрешность определения координат проекции центра тяжести лопасти в системе координат связанной со стендом (δXсцт) и системой координат связанной с лопастью (δXлопцт), мм
для массы лопасти не более 20 кг
для массы лопасти свыше 20 кг


±0,3
±0,25
Расстояние от оси стыковочных отверстий лопасти до проекции центра тяжести лопасти на горизонтальную плоскость, Zлоп цт , м от 1 до 7
Погрешность измерения координаты проекции центра тяжести лопасти на горизонтальную плоскость, δ Zлопцт, мм
для массы лопасти не более 20 кг
для массы лопасти свыше 20 кг

±3 ±1,8
Габаритные размеры (ДхШхВ) мм 6043х1042х1006

Стандартная комплектация

  • Измерительный комплекс БАЛАНСИР
  • Компьютер с установленным ПО
  • CD с программным обеспечением
  • Блок бесперебойного питания
  • Мобильный стол для ПК и дополнительного оборудования

Дополнительная комплектация

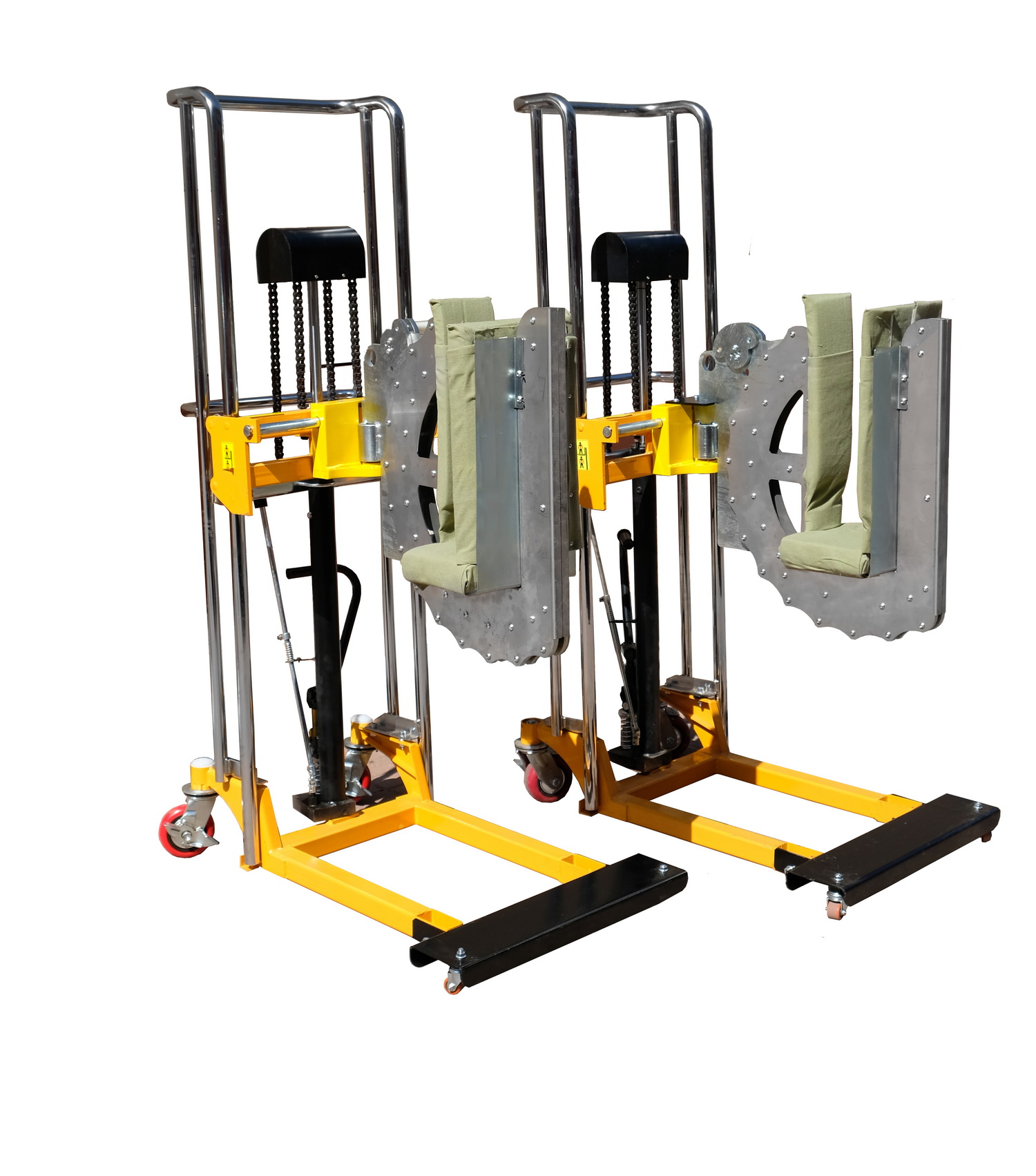

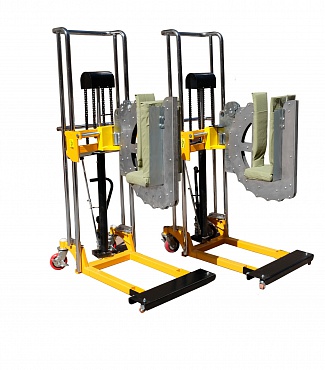

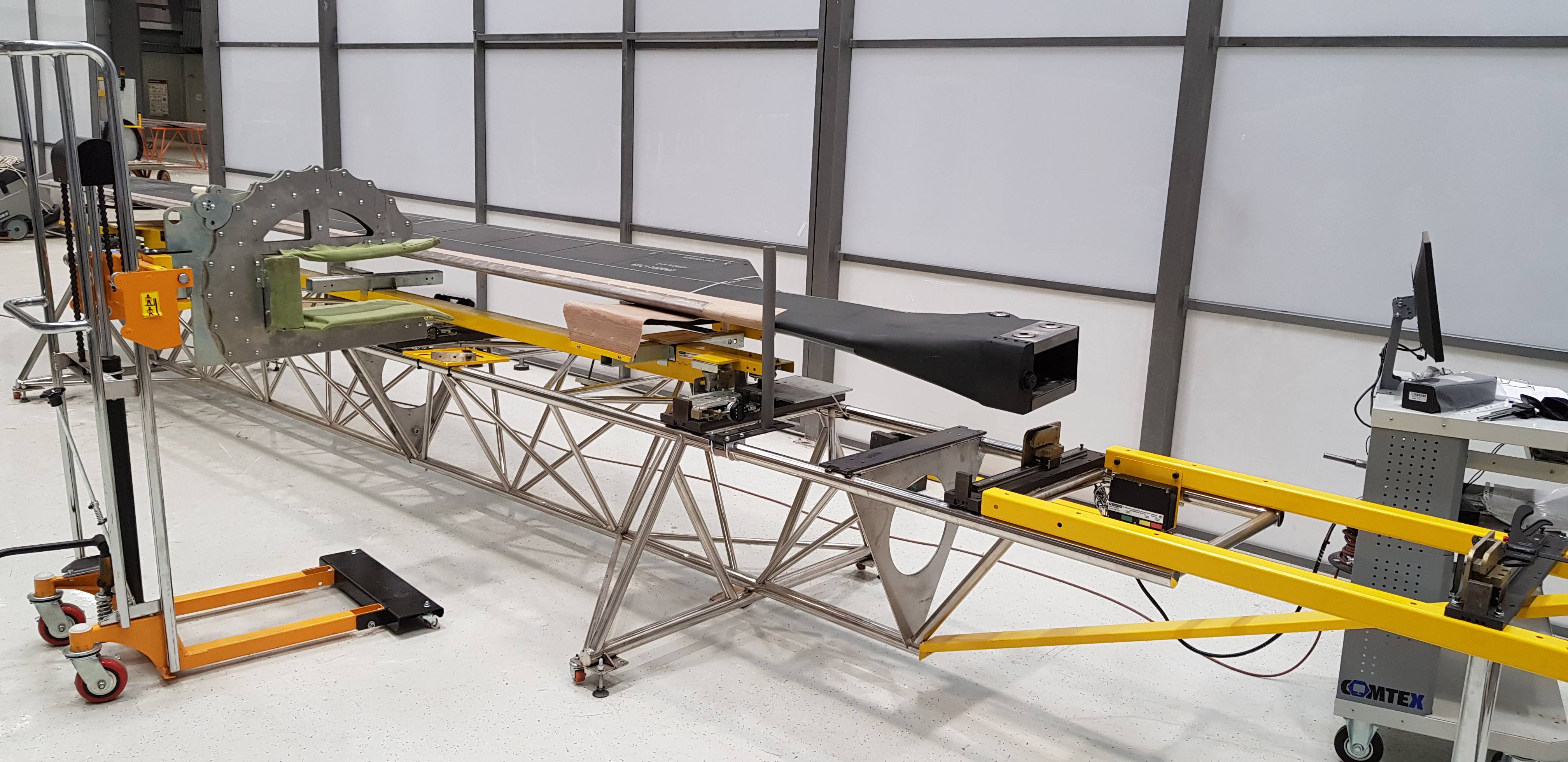

  • Кантователи лопастей
  • Принтер (струйный, лазерный)
